威思曼SDG一台可以当三台用，正电压单独可以使用，负电压单独可用，还可以正负同步输出用，威思曼独特的正负同步，远程光纤通讯抗干扰。?????

???威思曼SDG系列是高性能19’标准机架式高压电源，SDG系列具有完善的保护系统。可遥控或本地控制，前面板有电压和电流显示，高压输出端过压、过流、短路保护、拉弧、过温保护和安全互锁等功能。宽范围调整和灵活的多项可选功能。

典型应用：电容充电，脉冲功率，加速器，电子束电源，离子束电源，高能粒子注入，X射线管，电子束焊机，半导体行业，电子束系统，离子束系统，离子植入，X光设备,激光器，高压脉冲发生器偏置，高压放大器偏置，静电沉淀,化学净化，离子植入，离子气相沉积，化学气相沉积，电子束焊接，电子枪，高压测试，粒子加速器，工业设备，电子元器件老化，绝缘测试，离子注入，静电应用，激光，科学研究。?

电气参数：

输出：2KV,4KV,6KV,8 KV,10KV,12KV,16KV,20KV,24KV,30KV,40KV,60KV,80KV,100KV,120KV,140KV,150KV,160KV,200KV,240KV,300KV,450KV,600kv

等多种最高电压输出可选，0V到最高电压可调。

功率：12KW,24KW,48KW,96KW,192KW

电压控制：电源内部：电源自带的多圈电位器可将输出电压设置在 0V 到最高电压之间。

外部遥控：外部?0 到?10V 控制信号可将输出从0V调到最高输出电压。

电流控制：电源内部：电源自带的多圈电位器可将电流设置在?0到最高电流。

外部遥控：外部 0 到 10V 控制信号可将电流

设置在 0到最高电流。

电压调整率：

相对负载：0.005 5000mV（空载到额定负载）

相对输入：±0.005 500mV（输入电压变化为±10）

电流调整率：

相对负载：0.01±100uA（空载到额定负载）

相对输入：±0.005（输入电压变化±10）。

纹波电压： 0.1 P-P 1Vrms。

温度系数：25ppm，更高温度系数可定制。

稳定度：开机半小时后每小时小于100ppm。

环境温度：0 到 50℃。

储存温度：-40℃到 85℃。

电压电流指示：4位数字面板表，额定输出条件下精度为1。

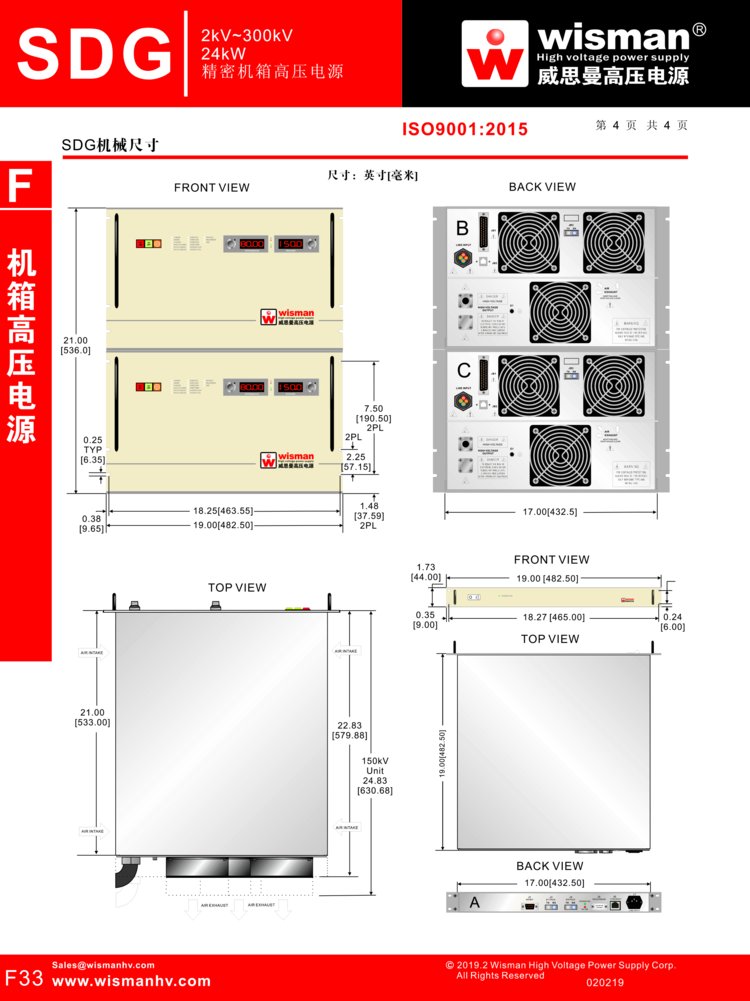

外形尺寸：

1-240KV:高576Nmm(N个13U 1U) 宽483mm，长533mm，

300KV:高576NXmm(N个13U 1U) 宽483mm，长584mm，

450KV:高1086NXmm(N个1042mm 1U) 宽432mm，长754mm，

600KV:高1433NXmm(N个1389mm 1U) 宽432mm，长1006mm，

连接器：

高压输出连接器：凹进的绝缘导管和探入的高压电缆通过金属连接器连接。高压电缆标配1米。

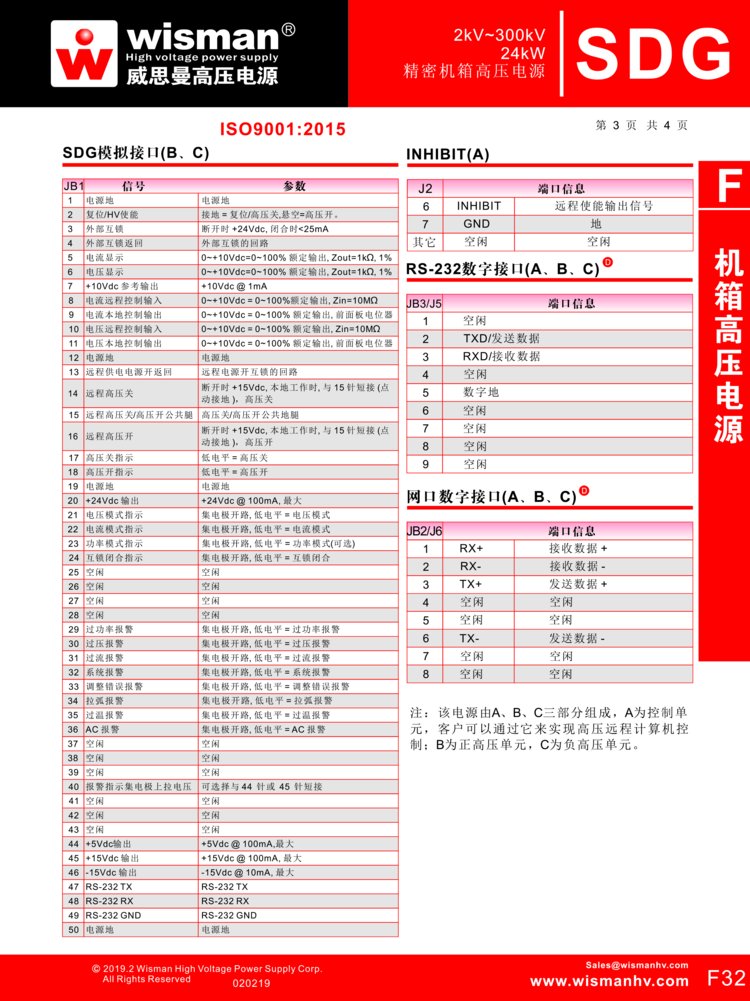

输入输出连接器：DB50，包含控制和显示信号。

输出电压和电流的远程控制：

可外接电位器利用电源内部的10V电压参考对输出电压和电流进行远程控 制。

远程电压电流指示：JP1包含了0到10V的电压和电流指示信号，可外接各种数字或指针表。
