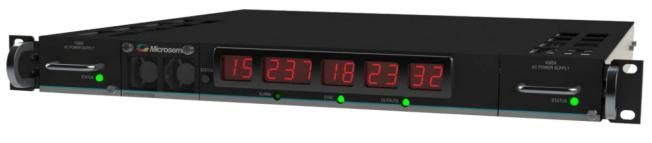

Microchip? SyncSystem 4380A 铷原子钟采用 组件和算法，时间和频率。铷原子振荡器结合 恒温晶振（OCXO），以及L1/L2双频GPS接收机，时间和频率精度高，频率稳定度杰出，相位噪声非常低。

4380A为标准1U机柜设计，后面板提供6个输入/输出板卡插槽，包括：脉冲输出，1、5、10MHz频率输出，时间码输出，时间间隔计数器。卡槽支持热插拔，自动检测，可任意搭配。

Microchip? SyncSystem 4380A 铷原子钟能够支持更 的外部原子频标，比如铯束原子频标5071A，主动型氢原子频标MHM 2010。4380A不需要额外升级，可以通过 的适配线缆和端口监控外部参考。外频标能够在GPS信号丢失几天，甚至几个月的状态下，依然 时钟的 运行。

4380A支持双路热切换冗余供电（交流，直流，或组合）。提供1000M以太网连接，支持网络时间协议（NTPV4），SSHV2网络管理，实现网络授时和远程监控。

Microchip SyncSystem 4380A 铷原子钟微跃计比相仪

主要特征：

时间精度优于10ns rms

频率精度优于1.0E-13@1天

相位噪声优于-110dBc/Hz（1Hz频偏）

守时（Holdover）性能优于250ns@1天

提供网络时间协议NTPV4

输入/输出板卡热插拔

热切换冗余供电

SSHV2网络管理控制平台

双频GPS接收机有效缓解电离层延时，并提高GPS性能

输入更稳定的外部参考频标提供授时性能

Microchip SyncSystem 4380A 铷原子钟微跃计比相仪

技术规格：

Microchip? SyncSystem 4380A 铷原子钟

GPS输入

连接器：TNC-F

天线电压：0，5V，12V可选

10MHz输入

连接器：BNC-F

级别：10dBm±3dB

阻抗：50Ω

类型：正弦波

串口

连接器：DB9-M

类型：RS-232

波特率：115200（其他可选）

网口

连接器：RJ-45

类型：10/100/1000M，自适应

4385A交流供电模块：100-240V，45-65Hz

4386A直流供电模块：22-60V

4394APPS/DC时间码输出模块：

PPS（默认配置）2路

连接器：BNC-F

等级：高电平＞2.4V，低电平＜0.8V（50Ω）

脉冲宽度：100微妙±10

上升沿：小于2ns

抖动：小于100ps

DC IRIG（默认配置）2路

连接器：BNC-F

类型：B003

等级：高电平＞2.4V，低电平＜0.8V（50Ω）

4395B-频率输出模块

频率：1M，或5M，或10M

数量：4路

连接器：BNC-F

等级：13dBm±2dB

类型：正弦波

谐波：＜-40dBc

阻抗：50Ω

4387A-IRIG输出模块

数量：4路

连接器：BNC-F

类型：B123

等级：3Vpp（50Ω）

规格尺寸

尺寸：1.75’’X19”X19”

重量：9.1kg

运行环境

功率：55W

运行温度：0℃至50℃

湿度0至95无冷凝

?

性能指标

NTP：Stratum-1（100次响应/秒）

时间精度：＜10ns RMS

频率精度：1E-13@1天

温度系数：3E-10（0℃至50℃）

老化率：5E-11/月

守时（Holdover）：250ns@1天

艾伦方差：（GPS锁定）

1s 6E-13

10s 8E-13

100s 8E-13

1,000s 6E-13

10,000s 6E-13

100,000s 1E-13

相位噪声（10M）：

1Hz -110dBc

10Hz -132dBc

100Hz -145dBc

1kHz -150dBc

10kHz -155dBc

100kHz -155dBc

1MHz -155dBc
