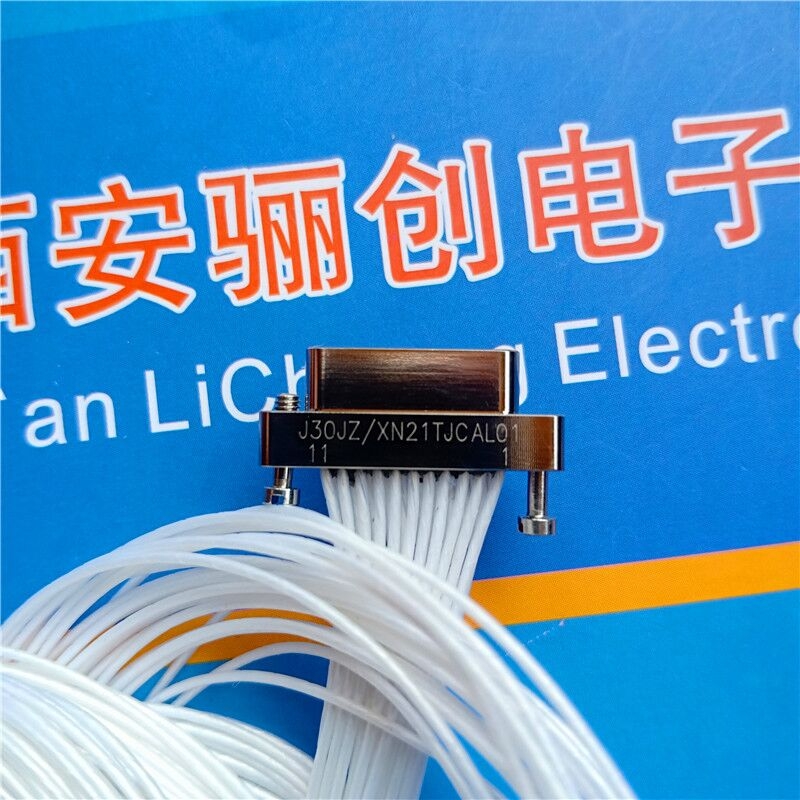

J30JZ系列低插拔力微型矩形电连接器

产品特点

该系列产品的外型尺寸较同规格J30J常规产品外形尺寸小；长度短5mm（min),宽度小2.9mm(min),高度低2mm（min)。体积仅有J30J常规产品的40%左右，是一种结构合理可靠的微式矩形电连接器。

芯数：有9、15、21、25、37、51、66、74、100芯九种规格；

接触件网络（从对接端面看）：间距1.27mm，排距1.1mm；

插头端采用低插拔力绞线式弹性插针，插拔力低，接触可靠性高，机械寿命长；

接触件尾端形式：压接式、焊杯式、直插式、弯插式；

导线线芯截芯面积0.1mm2-0.15mm2.此外，还可采用线芯截面积为0.07mm2的导线，但产品型号需特殊注明。

产品性能符合GJB2446的要求。

主要技术特征

产品选用必知事项

J30JZ/X  □□ □TJ CA   P01(附加说明）

①主称代号：J30JZ-体积较J30J系列同规格常规产品小的微型矩形电连接器；

J30JZ/X- J30JZ系列轻插拔力微型矩形电连接器；
②外壳结构：P-垂直安装结构 L-水平安装结构 不表示-自由端壳体结构；

③材料和表面处理：N-铝合金电镀镍 G-铝合金金镀镉 S-不锈钢钝化

④接触件数目：9、15、21、25、31、37、51、66、74、100芯

⑤连接器与接触件种类：TJ—插头装插针；

ZK—插座装插孔；

（TJ、ZK为固定搭配）

⑥接触件尾端形式：CA-压接； SA-焊接； NA-直插印制板；WA-弯插印制板；

⑦锁紧组件类别：

000-不带锁紧组件；

P01-带安装螺钉锁紧组件；

L01-带锁紧螺钉；
