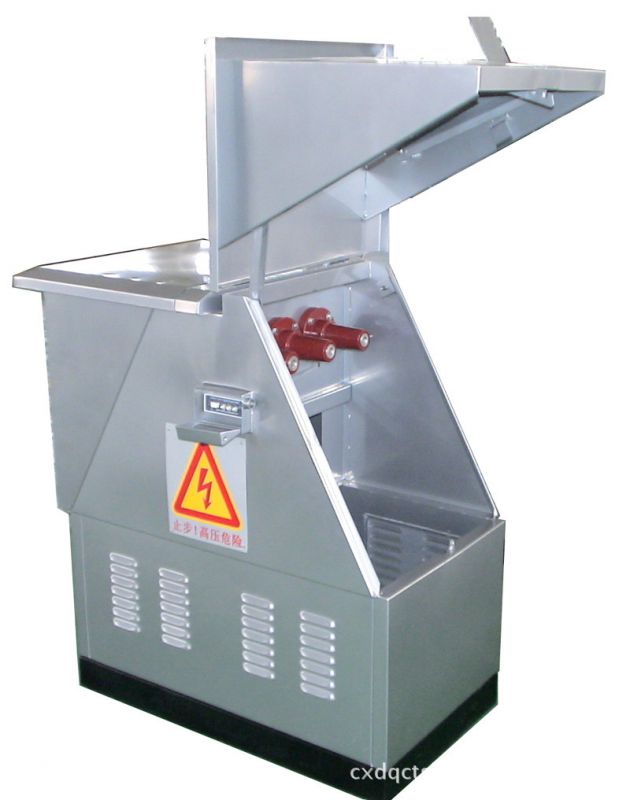

dfw-12系列电缆分接箱详细信息
一、概述
dfw-12系列电缆分接箱采用美国cooper公司的电缆附件，生产的电缆分支箱，广泛用于电缆系统，对于电缆分支的场合更加显示出其卓越特性。其联接组合方式简单、方便、灵活；具有全绝缘、耐腐蚀、免维护、安全可靠等性能，适用于各种恶劣环境（如暴风雪、洪水多发区、高污染区），可大大节省设备和电缆的投资，提高供电的可靠性，适用于商业中心、工业园区及城市人口密集区。
地面电缆分支箱和地下电缆分支都可以应用于主电缆网的多路分支，并连接其它设备；电缆接头还可以作为环网柜的接头使用，并且能够在环网柜中进分路；另外，在电缆主网或分支网的电缆接头上安装短路故障指示器，可以迅速判断短路故障区段，缩短查找故障时间，提高了供电可靠性。
三、主要技术参数
参 数
200a分支网
600a主网
额定电压
15kv
15kv
额定电流
200a
600a
额定短时耐受电流
16ka
40ka
1分钟工频耐压
42kv
42kv
15分钟直流耐压
53kv
78kv
雷电冲击耐压（bll）
95kv
125kv
***小电晕起始电压
11kv
19kv
电缆分支箱外壳按照munsell 6g-117的标准用绿色漆涂刷,符合ansic57.12.28标准。出厂前均按astmb117标准进行的1000小时，5%耐盐酸腐蚀试验，按astm3359标准进行的划痕试验；按astm4060标准进行的耐磨试验，按astm d2794进行的冲撞试验等。电缆接头符合ansi/ieee技术标准，所有电缆接头适用于交联聚乙烯绝缘电缆。其中200a肘型电缆插头适用电缆标称截面为35-120mm2;600at型电缆接头适用电缆标称截面为50-500mm2。
订货须知
普通型
注明分接箱型号
注明箱体材料及颜色
注明是否带以下元件：故障指示器，避雷器及其数量
带高压负荷开关分接箱
注明分接箱及开关型号
注明箱体材料及颜色
注明是否需要接地开关及故障指示器，避雷器及其数量
注明电缆接线方案
美式
注明分接箱型号及进出线电流
注明电缆进线方案
注明电缆线径、规格
注明所需的安装附件及备器、备件型号数量
低压电缆分接箱
注明分接箱体结构方式及箱体材料、颜色
注明是否带开关及开关型号
注明接线方案及电缆线径
产品介绍：dfw-12电缆分接箱主要用于10kv、20kv、35kv电缆系统的电缆节点处，用以分配电能，其联接方式简单、方便、具有全绝缘、全密封、耐腐蚀、免维护、安全可靠等特点，环境适应能力强，广泛适用于城市工业园区、住宅小区、商业中心、矿区和一些大型企业等场合的配电网络，特别适用于城市电网改造工程，可大大节省设备和电缆的投资，提高供电的可靠性。
技术特点：
1.全绝缘、全密封机构、无需绝缘距离可靠安全，可触摸。
2.防尘、抗洪水、耐腐蚀、免维护，即可用于户外，也可浸入水里，适合各种恶劣环境。
3.组合极为灵活，出线分值可达七路，满足多种接线要求。
4.体积小，结构紧凑、安装简单、操作方便。
5.分支电缆头可用负荷开关、带负荷插拔具有隔离开关功能的特点。
6.可接短路故障指示器，便于迅速查找电缆故障。
技术参数：
序号
规格
200a（分支网）
600a（主网）
1
额定电压 kv
12
12
2
额定电缆 a
200
630
3
额定短时耐受电流ka
16
40
4
1分钟工频耐压 ka
42
42
5
15分钟直流耐压 kv
52
78
6
雷电冲击耐压（bil）kv
95
125
7
***小电起始电压ka
11
19
8
环境温度
-40℃~+50℃
9
湿度
0~100％（凝露时）
10
适用电缆面积
25~500mm²
