是否进口否
产地西安
加工定制是
品牌陕西南业电力设备
型号zw32-12
极数3p
额定频率50hz
灭弧方式真空断路器
货号201904
额定绝缘电压48000v
机械寿命1万次
产品认证iso9001
物料编号201904
最小包装数1
订货号201904
是否跨境货源否
展开
陕西南业电力设备生产zw32-12高压真空断路器
点我去除广告
产品简介
zw32-12户外高压柱上真空断路器适用于三相交流50hz，额定电压12kv及以下的电力配电系统，主要用于开断关合线路的负荷电流、过载电流及短路电流，也可作为农网和小型电力系统的分段开关，是城网农网无油化改造的升级换代产品。具有体积小，重量轻，防凝露、免维护等特点，能适应较低恶劣的气候条件和污秽环境。

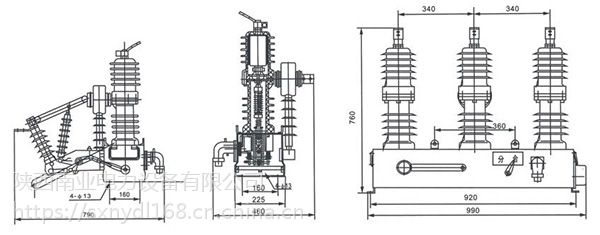

产品结构
断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。
使用环境
海拔：≤2000m及以下
周围空气温度：上限+30℃，下限-40℃
风压不超过700pa(相当于风速34m/s)
振幅：无常性剧烈震动

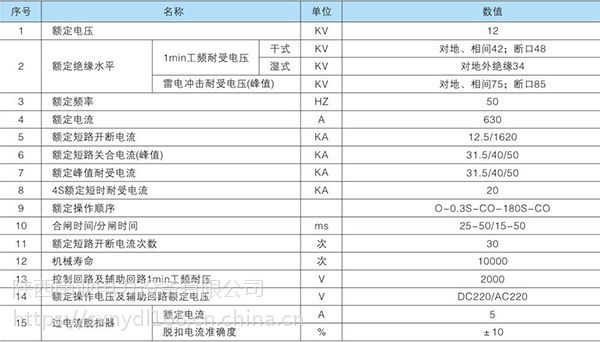

技术参数

工作原理
真空断路器利用高真空中电流流过零点时，等离子体迅速扩散而熄灭电弧，完成切断电流的目的。在分断电流的时侯，因为回路中电容电感的存在将会产生电弧，此时真空断路器会分闸，或者远方/就地操作一样可以分闸。
如果高压真空断路器处于合闸位置时，其对地绝缘由支持绝缘子承受，一旦真空断路器所连接的线路发生永久接地故障，断路器动作跳闸后，接地故障点又未被清除，则有电母线的对地绝缘亦要由该断路器断口的真空间隙承受;各种故障开断时，断口一对触子间的真空绝缘间隙要耐受各种恢复电压的作用而不发生击穿。
动作原理
储能过程：当储能电机接通电源时，电机带动偏心轮转动，通过紧靠在偏心轮上的滚子带动拐臂及连板摆动，推动储能棘爪摆动，使棘轮转动，当棘轮上的销与储能轴套的板靠住以后，二者一起运动，使挂在储能轴套上的合闸弹簧拉上。
储能轴套由定位销固定，维持储能状态，同时储能轴套上的拐臂推动行程开关切断储能电机的电源，并且储能棘爪被抬起，与棘轮可靠脱离。
合闸操作过程
当机构接到合闸信号后（开关处于断开，已储能状态），合闸电磁铁的铁心被吸向下运动，拉动定位件向逆时针方向转动，解除储能维持，合闸弹簧带动储能轴套逆时针方向转动，其凸轮压动传动轴套带动连板及摇臂运动，使摇臂扣住半轴，使机构处于合闸状态。
此时，连锁装置锁住定位件，使定位牛不能逆时针方向转动，达到机构联销的目的，保证了机构在合闸位置不能合闸操作。
分闸操作过程
断路器合闸后，分闸电磁铁接到信号，铁芯吸合，分闸脱扣器中的顶杆向上运动，使脱扣轴转动，带动顶杆向上运动，顶动弯板并带动半轴向反时针方向转动。半轴与摇臂解扣，在分闸弹簧的作用下，断路器完成分闸操作。
断路器的调试
开距与超行程断路器的开距与超行程的测量可以根据图三所示，在分合闸状态测量出的x 值之差为断路器的开距，y 值之差为断路器的超行程。调整的方法为放长或缩短绝缘操作杆或机构与主轴的连杆。
分合闸机构调整摇臂与半轴的扣接量为1.5~2.5mm,可以通过调整螺钉来实现。传动轴套转动角时，摇臂与半轴间要有1.5~2mm的间隙，以保证传动轴套回落到合闸位置时，摇臂能自动扣接到半轴上，可以通过螺钉的调节来实现。辅助开关的转换应准确可靠，可以通过调整辅助开关的拐臂位置及位杆的长短来实现。
在储能过程中，当棘爪到达***后一个齿的点时，应能保证储能轴套上的拐臂使行程开关的触点可靠切换，切断电机电源，可以通过调整行程开关的上下前后位置来实现。调整分闸合闸弹簧的预拉长度，保证断路器的可靠分合，且分合闸速度达到规定值。
断路器的控制回路
在我国的农网35kv标准化变电站中，采用了控制母线和合闸母线分开的原则。在短路器的辅助常闭接点与合闸线圈之间，把断路器储能行程开关的一对常开接点串联进控制回路。这样，在断路器未储能的情况下，将不能进行合闸操作。防止了在断路器未储能的情况下合闸，合闸回路保持，烧毁合闸线圈。
同时，在接线的过程中，要注意储能行程开关接点中合闸母线与控制母线的极性要一致，防止出现在开关蓄能时，合闸回路的电弧击穿行程开关，造成控制保险的熔断或控制空气开关的掉闸。这一点在综合自动化变电站上要特别注意。
安装、维护
操作人员应初步了解产品的性能及安装调整、维护知识，对运行中问题应予以记录，必要时通知制造厂家。
产品在安装前要进行外观检查。观察一下产品的绝缘套管是否有损伤，分合指示、储能指示是否有漏装现象，箱体是否有变形等。检查完毕后，产品要装在高4m以上的柱子上使用。
带隔离开关的断路器安装时应认真检查隔离开关与断路器之间的机械联锁装置动作的准确性。
产品在投入运行前，就仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构进行操作，以检查各种动作是否正确。
断路器的各项参数在出厂检验时就已经调整好，用户不必开机检查；按要求进行耐压试验后，即可安装。
断路器可以单杆架设，也可以双杆架设。断路器应平稳、牢固地安装在专用钢架上。
产品定期进行小检，主要检查断路器的动作是否正常。带隔离开关的断路器，隔离开关每年检查2次，内容有检查隔离开关与断路器之间的机械联锁动作是否正常，并在活动部件注入一些润滑脂。
运输、验收及贮存
运输
运输时必整台装入封闭的包装箱内加以固定。
运输过程中不得翻转、倾斜，需采取防震措施。
超吊断路器本体时，勾在箱体上的四个吊环，不得直接搬运环氧绝缘筒。
超吊断路器带隔离开关时，重心偏于隔离开关侧，起吊时应缓慢进行。
验收
用户收到断路器后应进行如下验收工作：
检查包装是否损坏。
对照产品装箱单检查文件、附件是否齐全。
检查断路器铭牌上的技术参数、产品合格证是否符合订货要求。
贮存
本断路器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合要求。
装箱、开箱和保管应在干燥的室内进行，对产品及各部件要进行核对是否完整和相符。
