加工定制是
品牌芯感智
型号gzp2009
种类压力
制作工艺集成
输出信号模拟型
材料混合物
材料物理性质半导体
材料晶体结构单晶
线性度±0.3%f.s.
迟滞±0.2%f.s.
重复性±0.2%f.s.
展开
供应芯感智gzp2009扩散硅压力传感器芯片 汽车电子 消费电子 医疗电子压力传感器芯片
点我去除广告
产品特点：
测量范围0～7kpa…1000kpa
压阻式裸芯片
绝压或表压形式
优异的稳定性、线性度
低价格、高性价比
产品用途:
tpms传感器、map传感器、机油压力测试等汽车电子领域
空压机、家电等民用领域
水泵、消防、潜水、水坝等水压测试
制氧设备、电子血压计、按摩器等医疗电子领域
气象、气压开关、儿童玩具，运动健身等领域
产品概述：
gzp2009型压阻式压力敏感芯片采用6寸mems产线加工完成，该压力敏感芯片由一个弹性膜及集成在膜上的四个电阻组成，四个压敏电阻形成了惠斯通电桥结构，当有压力作用在弹性膜上时电桥会产生一个与所加压力成线性比例关系的电压输出信号。
良好的线性、重复性和稳定性，灵敏度高，方便用户采用运放或集成电路针对输出进行调试。
适用于充油隔离及各种简易封装的压力传感器。
基准条件：
测量介质： 空气
介质温度：（25±1）℃
环境温度：（25±1）℃
振 动： 0.1g(1m/s2)max
湿 度：（50%±10%）rh
电 源：（5±0.005）v dc
基本参数:
电气性能
参数
***小值
典型值.
值
单位
备注
恒压供电
5
10
v
恒流供电
1.5
3
ma
桥臂电阻
4
5
6
kω
输入、输出阻抗
4
5
6
kω
温度特性
参数
***小值
典型值.
值
单位
备注
工作温度
-40
+125
℃
储存温度
-50
+150
℃
干燥无腐蚀环境
电阻温度系数
2200
2600
3000
ppm/°c
零点温度系数
-0.2
0.2
%fs/℃
恒压供电
-0.03
0.01
0.03
恒流供电
灵敏度温度系数
-0.25
-0.21
-0.17
%fs/℃
恒压供电
-0.06
-0.02
0.06
恒流供电
力学特性
参数
***小值
典型值.
值
单位
备注
量程范围
7
1000
kpa
零点输出
-10
+10
mv
满量程输出
20
60
mv
≤20kpa
50
90
mv
40kpa
60
140
mv
≥100kpa
过载能力
2x
非线性
-0.3
0.3
%fs
迟滞
-0.2
0.2
%fs
重复性
-0.2
0.2
%fs
说明:
在基准条件下测试
温漂测试温度范围为0-80°c
背面受压时，量程为700kpa

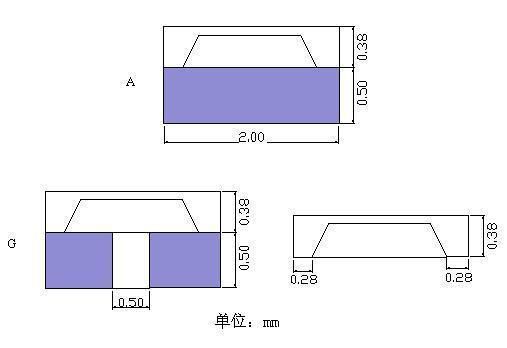

芯片尺寸图：

备注：蓝色表示的衬底为玻璃片
电气连接：

引脚
1
2
3
4
5
备注
定义
输出负
电源正
电源负
输出正
输出正
引线方式1（b1）
电源正
输出正
输出负
电源负
电源负
引线方式2（b2）
备注：相同的芯片，客户可根据需求任意选择b1或b2引线方式进行连接。

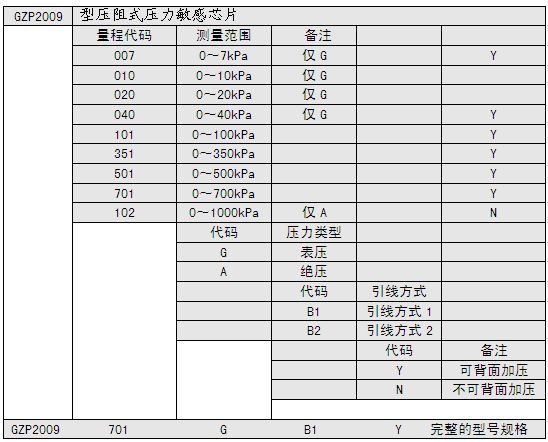

选型指南：

选型提示：
选型时请注意被测介质要与产品与介质相接触的部分相兼容。
若对产品的性能参数和功能上有特殊要求，请与本公司商洽。
