应用范围控制
品牌arc/阿城
型号ztb－1型同期捕捉装置
额定电流0
额定电压110v,220v
是否专供外贸是(本商品仅供外贸用途，可能不符合境内产品标准。请境内买家谨慎购入)
产品系列继电器保护装置
触点负载5ms
触点切换电流小于等于2a
触点切换电压小于等于250v
触点形式动合
防护特征防护罩
线圈电源220v
线圈功率50w
展开

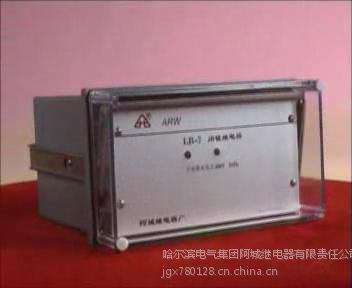

ztb－1型，同期捕捉装置，阿继，arc
点我去除广告
技术要求
1．交流额定电压：100v。
2．直流额定电压：220、110、48v。
3．动作整定值
装置动作角θ整定值：25°、30°、35°、40°；
装置动作延时整定值1.5、2、2.5、3s。
4．当系统电压变动不大于额定值±5％，待同期电压变动不大于额定值±5％时，低电压闭锁整定值范围在80%～85%额定值之间，电压差闭锁整定值范围在±10％～20％整定值之间。
5．动作角θ误差为整定值的±10％；
时间误差不大于整定值的±5％。
6．整定值计算表见表2。
7．环境温度为40℃时，装置能长期耐受1.1倍额定电压，线圈温升不超过65℃。
8．绝缘电阻不小于300mω。
9．介质强度
装置所有电路对外露的非带电金属部分及电气上无联系的各电路之间的绝缘应能承受交流50hz、2kv历时1min试验，而无绝缘击穿
或闪络现象。
10．功率消耗：直流220v时不大于15w；110v时不大于3.5w；48v时不大于3w。交流不大于2va。
11．继电器的电寿命为5×103次,机械寿命为3×104次。
12．装置的重量不大于8kg。
4调试方法
试验接线见图4。
1．接入直流电源（注意正负极端子号不能接反）用电压表测18±1v，－1.5±0.2v。
2．测各三极管的集电极电压（用高内阻电压表，用真空管电压表）：
v
把v57的基极和v54的集电极接零，v57～v60的集电极将为：v57不小于7v，v58不大于0.5v，v59不小于17v，v60经数秒延时后变为0.5v以下，其余各三极管状态不变。
先用电压表监视v60的集电极电压，突然断开v57的临时接线，v60的vc应从0. 5v以下突然上升至6v左右，但十分之几秒后就恢复原状（电压表一摆动），此时v61的vc应保持为0v（因合闸出口继电器k1动作，其触点将集电极与发射极短接）。断开v57基极接零线后，v57和v58的集电极电压应恢复为原始状态。但v59和v60的集电极则应保持为v57基极接零时的状态（因v37有自保持作用）。在上述各项试验中，v55、v56、v53、v54的状态始终不变。把18v电压引至v55的输入端，此时v55的vc变为0.5v以下，v56的vc应为12v以上，v59、v60仍为原始状态。
把0v接v53的基极，此时v53的vc变为12v以上，v54的vc应为0.5v以下，测v59、v60仍为原始状态。
断开以上v55和v53的临时接线后，再测v59、v60时仍应为原始状态。断开直流电源，使出口继电器k1复归。
3．在断开直流电源的情况下，单独测交流回路的电压和经整流滤波后输出的直流电压，方法如下：
把变压器t1和t2的一次绕组分别经电阻分压接至装置的输入端，调整自耦变压器使t1、t2的输入电压为100v，并调r15使无差电压输出（指差压闭锁回路）。把交流电压表接在差压输出端子8、10，转动移相器，相位表的读数为零，校正移相器，把差电压为零的这点定为移相器的零度点。
k
测量t1和t2各绕组的电压，此时各输出线圈（3～4、5～6、7～8）的电压均为20v，把移相器按次序分别转动到30°、60°、90°、120°、180°位置，记录各对应位置的差电压有效值ud和整流输出值。把移相器退回0°位置，用同样的方法记录－30°、－90°、－120°、－180°位置的差压有效值和整流后的直流电压输出值，上述各电压的记录值应与表3值近似（误差不大于±5％）。
有效值ud和直流分别测出。测直流值应把相位角整定回路开路。完成以上工作后把移相器退回零度位置（避免长期接入高的差电压）。
在角差θ值从0°变成180°时，t1、t2变压器二次绕组（5～6）的输出电压应保持为20v。当θ为30°至－180°时，各差电压ud应与上表的对应项大致相同。
4．动作角和返回角的测定
为装置输入额定直流电压和交流电压，把电位器r37放在中间电阻值位置，把移相器从零转到30°位置，把动作角整定插头放在30°位置上，调整电位器r37，v57刚好变为截止，并记下此时r37的位置。把移相器的角度慢慢减小使v57刚好导通，记下此时移相器所表示的返回角。把角度连接片放在40°位置（此时v57应变为导通），把移相器逐渐转动为40°位置，v57应变为截止，如v57截止时的角度和移相器所示的角度差小于5°时，可微调电位器r37，使v37刚好在40°时截止。如误差大于5°时，可更换相对应的电阻（r31、r32、r33）。更换的原则，阻值增大，则动作角减小。按以上方法顺序调整30°至60°各个动作角的整定位置和整定电阻，记录各返回角和动作角之比不应小于0.9。
5．测定v60动作延时值，可用临时导线在面板引出线测试板上测量，见图5，这时地区和系统分别加交流100v，调移相器使v54、v56导通。
用双级刀闸同时使v59基极接零并启动电秒表。当刀闸接通时v59截止，电容器c17开始充电。同时电秒表开始启动。当c17充电至8v时，v60导通，v61截止，v62导通后出口继电器k1动作。
把时间整定片分别整定在各整定点上，然后调整电位器r51，满足时间整定要求。
在调整过程中，出口继电器动作后应断开直流电源使v59、v60的自保持状态复归。
6．测电压差闭锁回路的动作和复归电压值
首先把上一次试验的临时性接线拆除。把移相器转动到90°位置(t1、t2的输入电压保持100伏)调电位器r15使差压整流桥的输出为零，此时v57应处于截止状态。使输入电压100伏降为90伏，调整电位器r17使v55刚好导通，记下电位器的刻度位置。输入电压缓慢升高至v55刚好截止（用高内阻电压表观测），此时t2的输入电压就是返回电压。以上是差压为10％的闭锁试验。
7．低电压闭锁回路
t1的输入交流电压下降15％时，合闸的误差加大，对合闸不利。因此可在地区电压下降到15％时，利用整流滤波和v53、v54零指示器闭锁合闸回路，电位器r7能调节闭锁的值。
8．拍摄同期捕捉装置的动态示波图
为了了解本装置工作的状态，有必要拍摄动态工作示波图。图6为拍摄示波图时的接线示意图和从模拟样机拍得的工作示波图。
电压的频率（hz）；
f2表示待同期电压的频率（hz）。
s为拍示波图时底片前进的速度（mm/s），可从标准周波线量得。合闸提前角θh可以下式求得：
lt/lh＝360°/θh
示波器图中的某一长度lx换算为角度时间可乘360/lt°。示波器图中某一长度lx换算为时间（秒）时，可除以s（当s数值的准确度不足时，可在示波器图上量出f1个波峰的长度，并以此代表1秒）。
9．整定值的整定
使用本装置前应首先决定：
动作角整定值θ，时间整定值t，电压差闭锁值vb和地区电压的低电压闭锁值vc。
a．动作角整定值θ，根据断路器的固有合闸时间th与允许的频差fd两者乘积来考虑，其关系为360fd·th＝合闸行程角θh。
b．时间整定值t是根据两电压向量v1和v2的相对角速度（ω1－ω2）走过图7中的一段弧aπb所需的时间来决定：
c．电压差闭锁值vb可以整定为10％～20％
6订货须知
订货时请指明产品型号、名称、直流额定电压及安装方式。
