应用范围同步
品牌arc/阿城
型号dt―13e 型同步检查继电器
额定电流0
额定电压60v,100v
产品系列继电器保护装置
触点负载5ms
触点切换电流小于等于2a
触点切换电压小于等于250v
触点形式动合
防护特征防护罩
线圈电源220v
线圈功率50w
展开

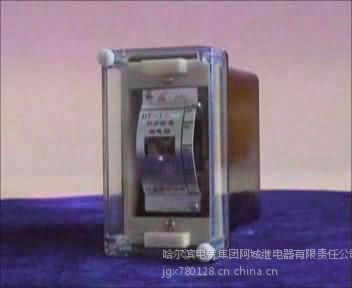

dt―13e 型同步检查继电器,阿继arc
点我去除广告
dt―13e型同步检查继电器(以下简称继电器)用于两端供电线路的自动重合闸线路中，其作用在于检查线路上电压的存在及线路上和变电站汇流排上电压向量间的相角差。
dt―13e / l型同步检查继电器用在电容式电压抽取装置线路中，作为双侧电源线路的自动重合闸的电压同步检查元件。
在检无压时，所使用的电压继电器应为jy-141ce，或功耗不小于jy-141ce的其他电压继电器，这是因为，dt-13e的两个输入线圈之间有相互感应，如果电压继电器过于灵敏，则检无压继电器容易错判。
2结构与工作原理
继电器采用jck―10a / 3壳体，其外形、背后端子及安装开孔尺寸见附录1。背后端子接线图见图1，前接线端子接线图见图2。
继电器为电磁式瞬时动作继电器，在磁系统上装有两个线圈的组合体。一个线圈的一个绕组与另一个线圈的绕组串联。
继电器反应加在端子118～128和228～218上的电压(流)向量的几何差，借转动刻度盘上的指针以改变弹簧的反作用力进行相角差的整定。刻度以度表示。
继电器按照额定数据的规格列于表1中。
表1
型号规格
绕组
额定值
端子号
前接线端子号
dt-13e/90
1
60v
118-128
21-22
2
30v
228-218
26-25
dt-13e/120
1
60v
118-128
21-22
2
60v
228-218
26-25
dt-13e/130
1
100v
118-128
21-22
2
30v
228-218
26-25
dt-13e/160
1
100v
118-128
21-22
2
60v
228-218
26-25
dt-13e/200
1
100v
118-128
21-22
2
100v
228-218
26-25
dt-13e/l
1
0.1a
118-128
21-22
2
0.1a
228-218
26-25
3技术要求
⒈动作一致性不大于5%。
⒉动作值
在额定频率50hz和额定电压（流）下，当电压（流）向量间的相角差在20°～40°范围内时，继电器动作。
⒊返回系数不小于0.8。
⒋功率消耗
继电器每个绕组所消耗的功率约为3va。
⒌绝缘电阻不小于300mω。
⒍介质强度
继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，以及线圈电路与触点电路之间，应能承受2kv(有效值) 50hz的交流试验电压历时1min试验，而无绝缘击穿或闪络现象。
⒎.触点断开容量
在直流有感(τ=5ms)回路，u≤250v，i≤2a，为50w;在交流(cosφ=0.4)回路，u≤250v，i≤2a，为250va。
⒏电寿命500次。
⒐ 机械寿命为5×103次。
⒑重量约为0.8kg。
4 调试方法
继电器使用前，应检查有无在运输中产生的损坏，如动片碰到磁极，游丝各圈相碰，动片轴上的摩擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统往磁极方向转动，然后放开，可动系统应当转回到原来位置，直至止挡，然后进行必要的调整和整定。
继电器重新调整时，必须保证：
a．可动系统的轴向活动量在0.15mm～0.25mm之间；
b．动片与磁极间的气隙，应当保证继电器在规定的任何动作情况下，动片和磁极不得相碰；
c．在动作过程中，动触点不得同时接触一动合静触点和一动断静触点；
d．当指针由第一刻度旋向刻度值时，
游丝各圈不得相碰；
e．当动合触点在打开位置时，动、静触点间总气隙和不小于1.5mm，静触点片和限制片间的距离为0.1mm～0.3mm；
f．在调整继电器的动作值时，***小整定值的调整主要是改变游丝反作用力的大小，整定值的调整主要是改变动片和磁极间的气隙等。
5订货须知
订货时应指明:继电器的型号名称、规格及安装方式。
注: dt-13e/l型继电器随产品供应附件fz-3电阻器,其外形尺寸见图3。
