应用范围中间
品牌arc/阿城
型号dzb-12b
额定电流0
额定电压0
产品系列继电器保护
触点负载5ms
触点切换电流小于等于1a,3a
触点切换电压小于等于250v
触点形式动合，动断
防护特征防护罩
线圈电源220v
线圈功率50w
展开

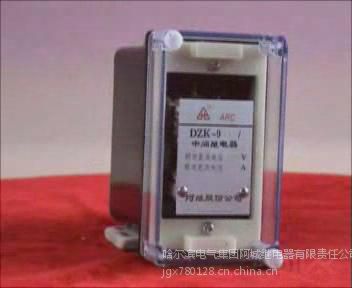

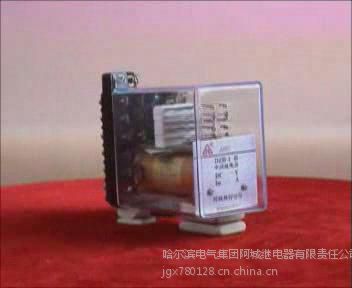

dzb-12b中间继电器，阿继arc
点我去除广告
，动合触点断开，动断触点闭合。
3主要技术要求
1．继电器的额定技术数据及电压绕组电阻值见表1。
2．动作值：
a．动作电流不大于80%额定电流；
b．动作电压不大于30%～70％额定电压。
3．返回值：不小于3％的额定值。
dzb—10b系列保持中间继电器
用途
dzb–10b系列中间继电器（以下简称继电器）用于直流操作的各种保护和自动控制回路中作为辅助继电器，以增加触点的数量及触点的容量。dzb–11b、12b、13b为电压启动，电流保持的中间继电器，dzb–14b为电流启动电压保持的中间继电器。dzb–15b为电流或电压动作，电流保持或电压保持的中间继电器。
2结构与工作原理
继电器采用jk-1壳体，其外形4．保持值：
a．保持电流不大于80％额定保持电流；
b．保持电压不大于70％额定保持电压。
5．动作时间：在额定电压或电流下，不大于45ms。
6尺寸、背后端子及安装开孔图见附录2。背后端子接线图见图1。
当动作电压（或电流）加在线圈两端时，衔铁向闭合位置运行，此时，动合触点闭合，动断触点断开，断开启动电源时，由于具有电压（或电流）保持绕组的磁场的存在，所以衔铁仍然闭合，只有保持绕组断电后，衔铁在接
．功率消耗：
a．dzb–11b、12b、15b：
电流绕组不大于4w；
电压绕组不大于7w；
