一．功能
该套件功能是，在led大屏幕上实时、动态显示传感器仪表/变送器的测量数据。
传感器仪表/变送器的输出信号要求是标准电流信号：4－20ma,其它信号需要定制组件，定货前说明。
除显示动态数据外，led屏的所有其它功能，如静态文字，多页面切换，通知，定时开关机等，套件同时也支持，在随机软件vs－2010中设置。
套件包括，屏内组件、屏外组件，usb串口线，220v电源线，随机软件vs－2010，随机软件at－8-pc, 《led大屏幕传感器仪表测量数据实时显示套件使用说明》，《at八通道主机操作简单说明》。
二．硬件安装及接线
套件分两部分，屏内组件和屏外组件。

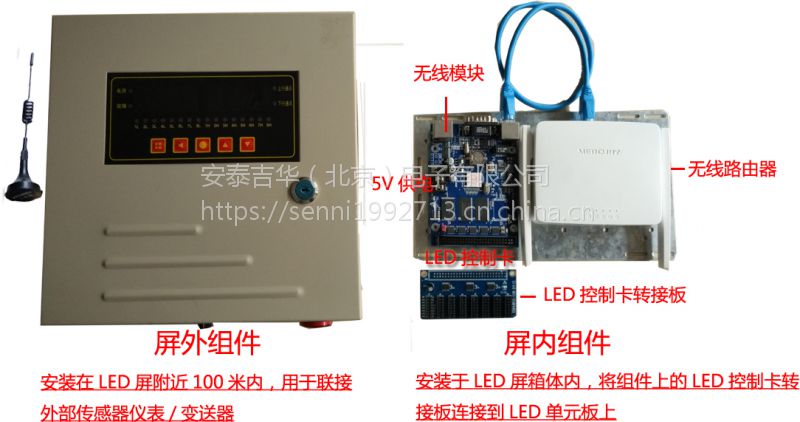

如上图，两者之间自带无线通信，不需要联线； 屏内组件包括led控制卡、路由器、无线传输模块等, 功能是驱动led单元板显示以及与电脑联接设置； 屏外组件功能是联接传感器仪表/变送器，同时具有显示报警功能。
2.1 屏内组件安装
将屏内组件安装于led屏箱体内，接5v开关电源。将组件上的led控制卡转接板连接到led单元板，连接方法请参考下图或咨询led单元板厂家。

该控制卡与市场上的通用的led控制卡连接方法完全相同，因此任何销售组装led产品的工程师都会熟练安装。
2.2 外部传感器仪表/变送器接线
如下图所示联接外部传感器，如果是两线制设备，则不接供电端子即可。
三．软件设置
如果购买时是已预设好的套件，正确联接单元板后，开机即可显示屏外组件上联接的传感器数据。
如需要进一步设置，按如下方法:
3.1 led屏显示设置
略...
3.2 节目设置（显示内容编排）

...略...
3.3 外部仪表数据显示方法
首先，确认接线正确，外部传感器仪表/变送器的接线，在第2.2节说明。

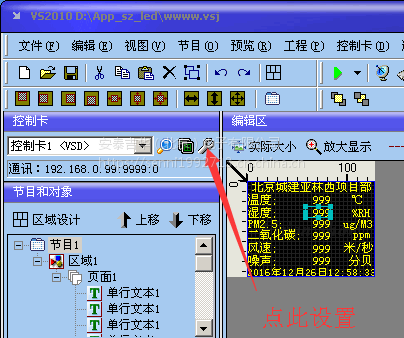

在3.2节中编排内容时，在要显示外部传感器数据的地方，添加一个“外部变量”，如图
,略。
然后，设置外部变量的属性，对机号的数值进行设置。如上所示，如果，外部传感器接线位置在第一通道，机号即为1，在第二个通道，机号即为2,依次类推。
3.4 传感器仪表/变送器显示量程设置
显示量程，即输入信号（4－20ma）对应的显示范围，默认为0－100.0。如果对应0－100.0则不用重新设置。
***简单的方法，是在定货时说明传感器量程，出厂时按用户要求设置，客户就不用做任何额外操作了。
如要重新设置，方法有如下两种：
3.4.1 联机设置
传感器仪表实时数据在led大屏幕动态显示方案...略...
3.4.2 按键设置
通过外部套件仪表面板上的按键设置，具体方法请按at－8的操作说明书操作，或与厂家联系，电话指导说明。
四．其它功能说明
除以上内容外，套内组件还支持led屏的其它功能，如多页面切换显示，动画、时间显示、定时开关机、定时自动调整量度、模拟时钟等等，这些功能可以在vs－2010软件中设置。
led大屏幕传感器仪表测量数据实时显示套件
