是否进口否
产地河北
加工定制否
品牌祥能
型号xnwl-aidi1008
订货号xnwl-aidi1008
货号xnwl-aidi1008
类型通讯检测仪器
外形尺寸180*100*50mm
产品用途数据量采集
规格180*100*50
是否跨境货源否
展开
祥能 10路4-20ma 0-5v模拟量输入 8路开关量全光电隔输入无线通讯 采集模块
点我去除广告
产品型号：xnwl-aidi1008

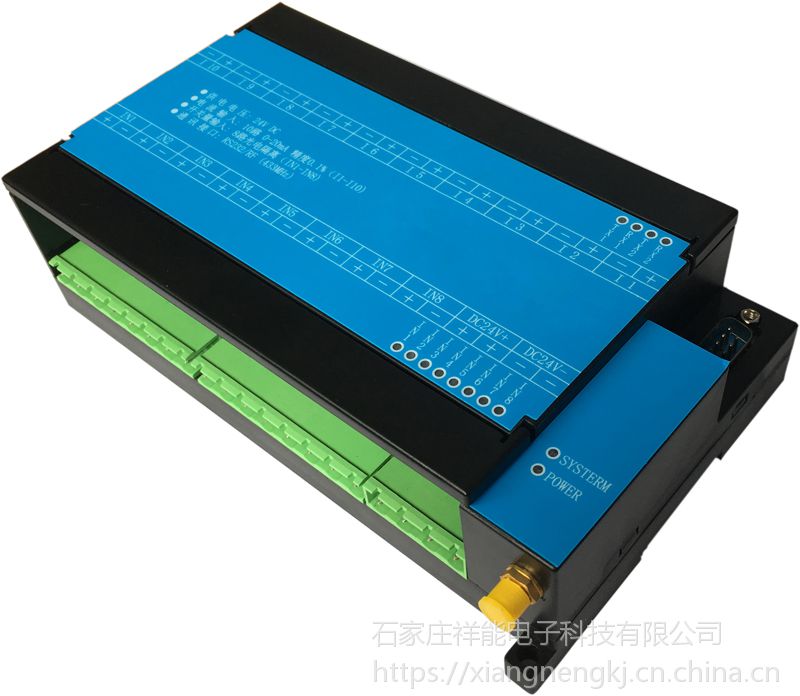

产品照片

产品特点:
10路模拟量输入(直流型0-5v/4-20ma),采用独立24位工业级ad/da芯片，满足工业测控需要。
8路开关量输入，全光电隔离输入，输入电压范围：5-24vdc。
采用rs485 modbus rtu标准通讯，可与上位机组态软件、plc、工业触摸屏等进行组网、带通讯状态指示灯
rs485/rs232/无线433mhz通讯接口
信号传输、电源、rs485通讯电气信号相互隔离。

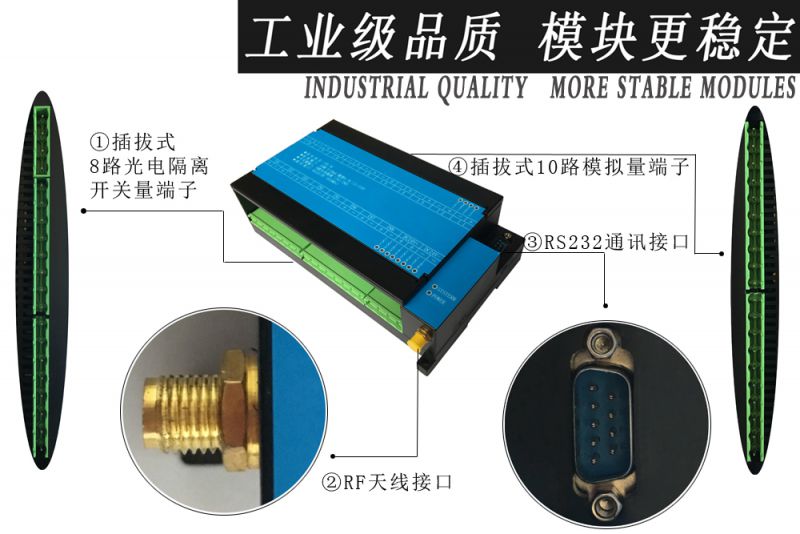

产品细节


产品参数
项 目
技术指标
信号输入
1、模拟量输入通道：4通道隔离采集
2、模拟量输入类型：0-20ma/4-20ma/0-5v模拟量信号
3、模拟量输入精度：±0.02ma
4、工作温度范围：-20~70℃
5、分辨率：12bit
6、外部供电电源：dc 9v~28v/2w
7、ad采集电路和cpu隔离电压保护：1500v
信号输出
1、模拟量输出通道：4通道隔离输出
2、模拟量输出类型：4-20ma模拟量信号
3、模拟量输出精度：±0.02ma
4、工作温度范围：-20~70℃
5、分辨率：12bit
6、外部供电电源：dc 9v~28v/2w
7、da电路和cpu隔离电压保护：1500v
通讯输出
1、通讯协议：modbus-rtu
2、接口类型：隔离rs485通讯，输出接口采用过压过流双保护
3、波特率：4800bps、9600bps、19200bps、38400bps、57600bps
4、校验位：无校验、偶校验、奇校验
5、设置方式：模块地址、波特率、校验位均可通过软件设置
6、通讯距离：@9600bps 1200米
模块尺寸及安装方式
1、安装方式：标准din导轨安装或螺丝安装
2、外形尺寸：180*100*50mm
工作环境
温度：-10~+55℃ 湿度：35~85%（不结露）
工作电源
1、供电电压：10v~30v宽范围供电，带电源极性保护
2、电源功耗：小于3w
产品应用
（1）医疗、工矿产品开发 ；
（2）工控教学应用远程通讯 ；
（3）机房动力环境监控；
（4）移动数据采集站 ；
（5）智能楼宇控制数据、安防工程等应用系统 ；
（6）机械、消防、石化、建筑、电力、交通等各行业rs-232/485总线工业自动化控制系统。
