顺源科技两线制无源型隔离安全栅 DIN3小导轨安装 ISO 4-20mA

SunYuan SIP12 Pin 封装的电流环隔离芯片：ISO 4-20mA，是单片两线制隔离接口 IC 芯片，该 IC 内部包 含有电流信号调制解调电路、信号耦合隔离变换电路等。很小的输入等效电阻，使该 IC 的输入电压达到超宽范 围（8.5~28VDC），以满足用户无需外接电源而实现信号远距离、无失真传输的需要。内部的陶瓷基板、印刷电阻 工艺及新技术隔离措施使器件能达到 3KVDC 绝缘电压并满足工业现场宽温度、潮湿、震动等恶劣环境要求。

产品特点
● 独有高效信号回路馈电技术，无须外接工作电源
● 可适应多种模拟信号输入，输出为电流环回路供电方式
● 二线/三线/四线制通用传感器有源信号放大及隔离变送
● 输入端可接收仪器仪表与传感器单双向电压或电流信号：
0-75mV/0-5V/0-10V/0-±10mV/0-±5V/0-±10V 等电压信号
0-1mA/0-10mA/0-±1mA/0-±20mA/4-20mA 等电流信号
● 输入端可接收 0-2KΩ / 0-10KΩ等位移电阻、电位器信号
● 模拟量输入回路与电流环输出回路 3000VDC 全隔离
● 全量程内极高的精度和线性度，非线性度误差 < 0.1%
● 低成本、小体积 SIP 12Pin 标准 PCB 板上安装设计
● 工业级温度范围： -40 ~ +85 ℃，符合 UL94V-0 阻燃封装

典型应用
● 直流电流/电压信号的隔离、转换及放大
● 位移、电桥、电位器信号采集隔离与控制
● 毫伏微信号转换成标准 4-20mA 模拟信号
● PLC/DCS 及仪器仪表与传感器信号收发
● 系统的地线环流及各回路干扰隔离抑制
● 工业现场模拟信号长线传输干扰隔离
● 传感器与仪器仪表间模拟量传输的匹配
● 工业控制系统各种模拟信号隔离调理 一进二出、一进三出、一进四出、 二进二出、三进三出等变送功能的实现

通用参数

精度、线性度误差等级 ---------- 0.1，0.2 级

回 差 ---------- < 0.5%

辅助电源---------- 无

隔 离 ---------- 信号输入与输出

工作温度---------- -20 ~ +70℃

绝缘电阻 ---------- ≥20M?

工作湿度---------- 10 ~ 90% (无凝露)

耐 压 ---------- 3KV(60HZ / S)，漏电流 1mA

存储温度---------- -20 ~ +70℃

耐冲击电压---------- 3KV， 1.2/50us(峰值)

存储湿度---------- 10 ~ 95% (无凝露)

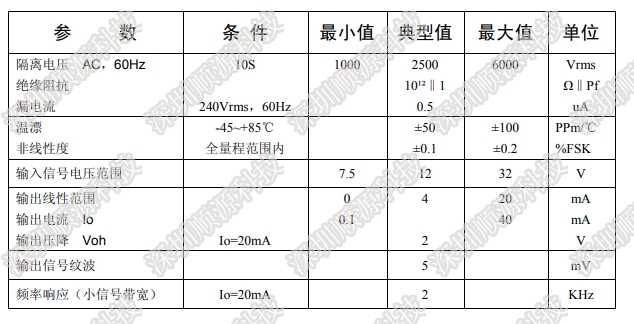

技术参数

产品额定值

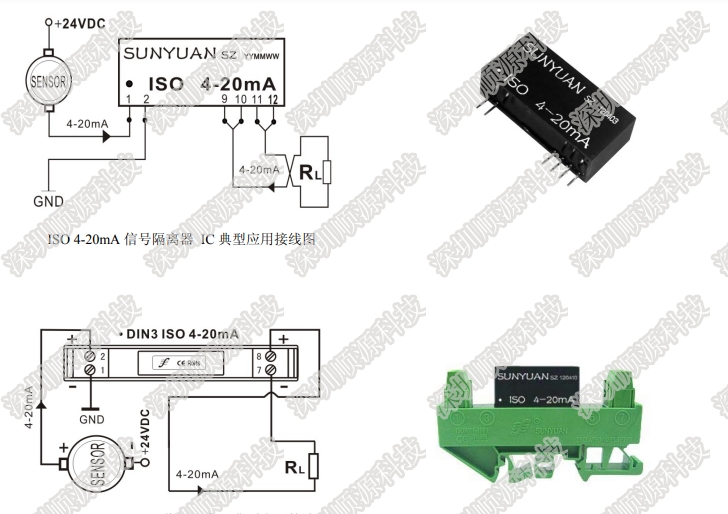

典型应用连接图
