两线制无源型4-20mA信号隔离配电器厂家直销

SunYuan SIP12 Pin 封装的两线制 4-2OmA（0-20mA）隔离芯片：ISO 4-20mA-F，是一种两线制无源传 感器 4-20mA 信号隔离配电器，属于 ISO 4-20mA 系列的产品。该 IC 内部包含有电流信号调制解调电路、信号耦合隔 离变换电路和一个高效率的 DC-DC 电路等。该 IC 可以把 PLC、DCS、PCC 等控制系统发出的 4-20mA 信号传送给两 线制传感器或智能仪表，方便了一些两线制无源传感器的信号测量、远传、隔离等功能。该 IC 输出是针对 24VDC 和 取样电阻（或称负载电阻）相串联的二线制供电回路（现场防爆功能）来设计的，同当前常用的模拟量输入接口板（上 位机）、PLC、DCS 或其他仪表的模拟量输入输出接口相匹配。 内部的陶瓷基板、印刷电阻工艺及新技术隔离措施使 IC 输入输出之间能达到 3KVDC 绝缘电压和工业级宽温度、潮湿、震动的现场恶劣环境要求。ISO 4-20mA-F 产品使用 非常方便，无需外接器件和辅助电源即可实现两线制无源传感器的信号隔离、传输和配电功能。

产品特点

● 两线制 4-2OmA 信号回路（防爆）输入方式

● 两线制 4-2OmA（0-20mA）配电回路有源输出方式

● 全量程内极高的精度和线性度（误差<0.2%）

● 信号输入与输出 3KV/6KVDC 高隔离

● 低阻抗（整体压降<2V），无需外接元件和工作电源

● SIP 12Pin 超小体积，UL94V-0 标准阻燃封装

● 给传感器提供配电：16V ~ 21.5VDC

● 频率响应（小信号带宽）：2KHZ（Io=20mA）

● 工业级温度范围: - 45℃ ~ + 85℃

典型应用
● 两线制无源传感器供电及信号传输

● PLC、DCS 现场模拟信号隔离、采集

● 地线环流隔离及干扰抑制

● 仪器仪表信号与传感器间可靠收发监控

● 模拟信号数据采集隔离与长线无失真传输

● 电力仪器仪表、医疗设备监控隔离安全栅

● 采矿设备、防爆设施安全监控隔离栅

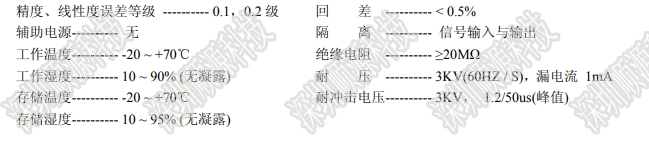

通用参数

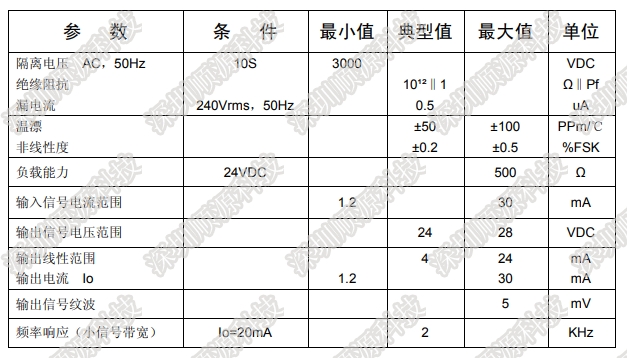

技术 参数

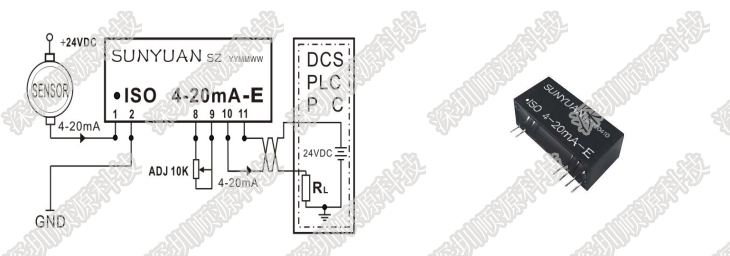

典型应用连接图
