小导轨安装两线制无源型PWM转模拟信号隔离器促销

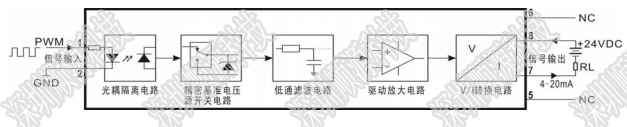

SunYuan ISO D-O1 是顺源科技新开发的小体积低功耗无源型 PWM 脉冲调宽信号隔离转换为两线 制 4-20mA 变送器 IC。该 IC 工作方式是通过后级（输出端）电流回路馈电方式，接收来自前级设备输出的 PWM 信号，经过隔离转换后输出对应的 4~20mA 标准两线制电流信号。

产品特点

● 独有高效信号回路窃电技术，无须外接工作电源

● PWM 脉宽信号输入、回路供电 4-20mA 电流环输出方式

● 10Hz~50KHz PWM 信号宽频输入，分辨灵敏、响应速度快

● 全量程内极高的线性度（非线性度<0.2%）

● 信号输入与输出 3000VDC 两隔离

● 超小体积（22 X 11 X 9mm），误差等级：0.1、0.2、0.5

● SIP8 Pin 标准 PCB 板上安装，符合 UL94V-0 阻燃封装

● 较强的抗 EMC 电磁干扰和高频信号空间干扰特性

● 工业级温度范围: - 40℃ ~ + 85℃

典型应用
● PWM 信号变送、隔离、长线传输

● 工业现场 PLC 控制和变频器控制

● 信号回路地线干扰抑制

● 工业锅炉炉温的自动选择控制

● PWM 构建 DA 变换器

● 过程控制和工业自动化设备

● PWM 信号转两线制 4-20mA 电流信号隔 离变送一进一出、二进二出、三进三出等 多路变送功能的实现

通用参数

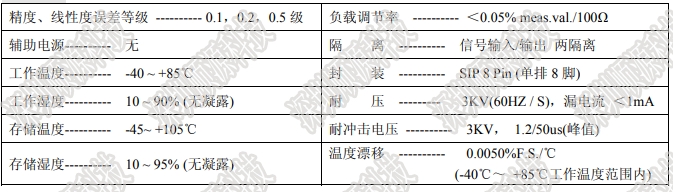

技术参数

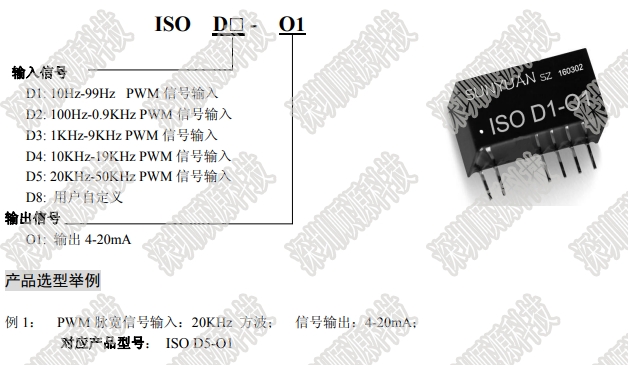

产品选型

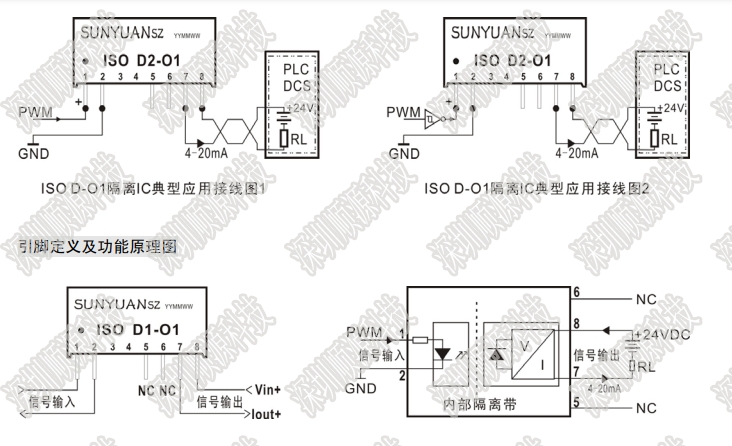

典型应用连接图
