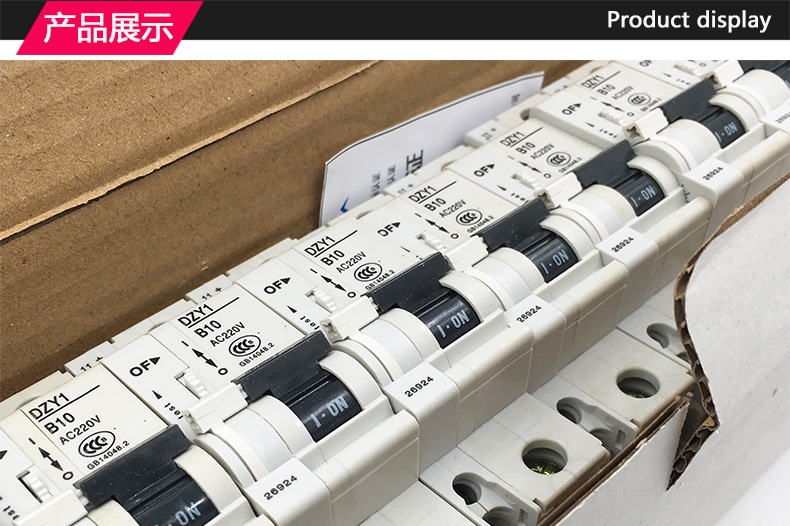

一、用途
DZY1-DC系列直流小型断路器(以下简称断路器)是东牧公司自主知识产权产品,适用于直流额定电压至220V,额定电流至50A的直流回路中,用来分配电能及作为线路和电机的过载、短路保护之用。
DZY1-AC系列交流小型路器适用于交流额定电压至400V,额定电流至50A的交流回路中,作短路和过载保护。
二、基本规格及参数
型号 |
额定工作电压 |
额定短路通断电流 |
瞬时脱扣电流A |
OF辅助接点 |
SD报警接点 机械寿命 |
|
B |
G/C |
|||||
DZY1-1/□□DC/AC DZY1-3/□□DC/AC DZY1-6/□□DC/AC DZY1-10/□□DC/AC DZY1-16/□□DC/AC DZY1-20/□□DC/AC DZY1-25/□□DC/AC DZY1-30/□□DC/AC DZY1-40/□□DC/AC DZY1-50/□□DC/AC |
DC110V DC220V
AC220V AC400V |
3KA(DC)/ 6KA(AC) |
4-7In |
8-14In |
指示断路器 处于闭合或断开状态,常开触点号13-14 常闭触点号21-22 随手柄转换 |
指示断路器已跳闸常开触点号 13-14 常闭触点号21-22 随脱扣器转换 |
三 电气附件

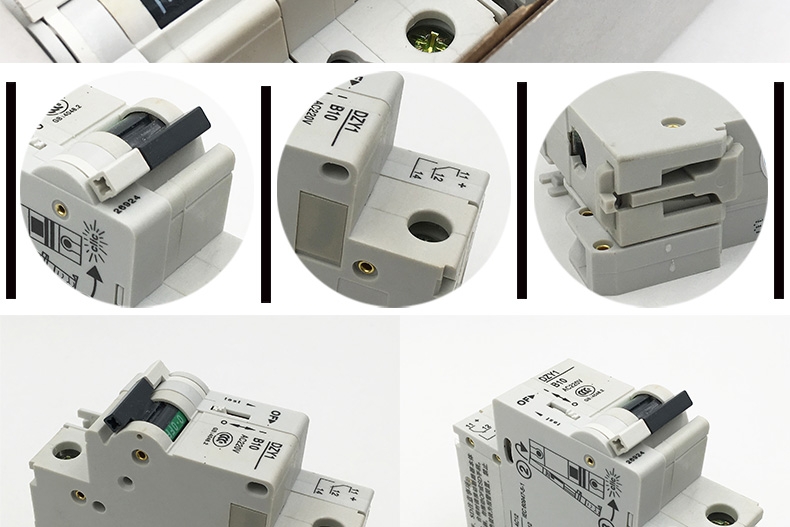

1、OF辅助接点和SD报警接点
①小型断路器可以配置1常开1常闭或2常开2常闭接点的OF辅助触头,辅助触头参数:AC220V、6A;DC220V、0.6A;DC110V、1.5A.断路器处于分闸状态时21-22为一对常闭点,在下方,13-14为一对常开点,在上方;
②小型断路器可以配置1常开1常闭或2常开2常闭接点的SD报警触头,报警触头参数;AC220V、6A、1C220V、0.6A;DC110V、1.5A。断路器控制电路处于非故障状态时21-22为一对常闭点,在上方,13-14为一对常开点,在下方。
注意!报警触头用于电路事故报警,只有当断路器过流脱扣或短路脱扣时,触头开关状态才发生转换。
2、FL分励脱扣器
FL分励脱扣器是DZY1断路器的附件之一,能实现远距离控制断路器的脱扣,可以与单极或多极产品配合使用,安装在断路器的左侧,产品有AC:110V、220V、415V。DC:24V、48V、110V、220V等多种规格
四 工作原理
正常工作时断路器处于闭合状态,A1端应外接按扭,11和12端可以外接指示灯来显示断路器的工作状态。按下按扭,分励脱扣器线圈通电,动作机构使断路器脱扣。
断路器在断开状态时A2与12线路接通,此时12端指示灯灯亮。
断路器在闭合状态时A1与11线路接通,分励单元内的常闭接点断开、常开接点闭合此时11端指示灯亮。特别提示!!!
A2和A1处接线不能互调,A2必须为L或+,否则将烧坏脱扣器线圈。
DZY1-B1+OF 2P AC220V,DZY1-1/2B+OF AC220V交流断路器, DZY1-B10 1P AC220V,DZY1-10/1B AC220V交流断路器, DZY1-B10+OF 1P AC220V,DZY1-10/1B+OF AC220V, DZY1-B10+SD 2P AC220V,DZY1-10/2B+SD AC220V, DZY1-CT6+OF 2P AC220V,DZY1-6/2CT+OF DC220V, DZY2-B1 1P AC220V,DZY2-1/1B AC220V, DZY2-B2 3P AC220V,DZY2-2/3B AC220V, DZY2-B10+OF 2P AC220V,DZY2-10/2B+OF AC220V, DZY2-B16+SD 2P AC220V,DZY2-16/2B+SD AC220V, DZY2-C10+SD 2P DC220V,DZY2-10/2C+SD DC220V, DZY2-C10+OF 2P DC220V,DZY2-10/2C+OF DC220V, DZY2-C16+OF 2P DC220V,DZY2-16/2C+OF DC220V, DZY2-G3+OF 2P DC110V,DZY2-3/2C+OF DC220V, DZY2-G4+OF 1P AC220V,DZY2-4/1G+OF DC220V, DZY2-G4+OF 3P AC220V,DZY2-4/3G+OF DC220V, DZY2-G6+OF 3P AC380V,DZY2-6/3G+OF AC380V, DZY2-G10+OF 2P AC220V,DZY2-10/2G+OF DC220V, DZY2-G10 2P DC110V,DZY2-10/2G DC110V, DZY2-G10+SD 2P AC220V,DZY2-10/2G+SD DC220V, DZY2-G16+OF 2P AC220V,DZY2-16/2G+OF DC220V, DZY2-G20+OF 2P AC220V,DZY2-20/2G+OF DC220V, DZY2-G3+SD 2P DC220V,DZY2-3/2G+SD DC220V, DZY2-G3+SD 3P DC220V,DZY2-3/3G+SD DC220V, DZY2-C6+OF 2P DC220V,DZY2-6/2C+OF DC220V, DZY2-G6+OF 2P DC220V,DZY2-6/2G+OF DC220V, DZY2-C10+OF 2P DC220V,DZY2-10/2C+OF DC220V, DZY2-CT16+OF 2P DC220V,DZY2-16/2CT+OF DC220V, DZY2-G10+SD 2P DC220V,DZY2-10/2G+SD DC220V, DZY2-G20 2P DC220V,DZY2-20/2G DC220V,
