产品简介

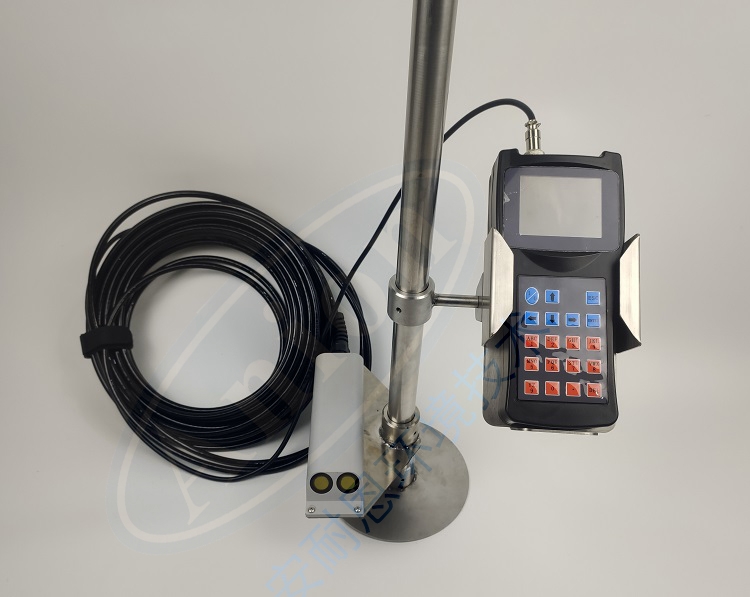

AN-PDF01型便携式多普勒流量计外接配套的AN-HWDF6型多普勒流量计，内存有梯形、矩形、圆形等渠道剖面模型，可以方便计算出常见渠道的流量、通过温度传感器测得水温、压力传感器测得水深。壳体采用PVC 塑料，能够有效防水密封。内部采用12V充电电池供电。

工作原理

多普勒流量计原理：当超声波声源和观察者做相对运动时，观察者接收到的频率与超声波声源频率不同。因此，相对于超声波换能器的随水移动的小颗粒、小气泡也会使换能器接收频率的改变，且随水中悬浮运动速度的增加而增加，由此测出多普勒频移，换算得到多普勒流量计所处水的流速。再乘以渠道的截面积，得到流量信息。

因为声音在水中传播速度与水温密切相关，所以多普勒原理进行流速测量需获得水中声音传播的速度。因此设备内置了温度传感器用于温度测量，进而修正声速。液位**测量采用扩散硅压力传感器，测量流速传感器所处位置距离液面的距离。

优势特点

n 一体化设计，内置多种传感器可同时测得流速，液位，温度等数据。

n 读数直观，可直接读取流速、液位、流量、累计流量等数据。

n 采用多普勒原理测流速，可满足低流速，低液位条件工作。

n 无机械转子结构，不**流场，流态。

n 可测量瞬时流量和累积流量。

n 数字信号处理层面采用快速傅里叶变换算法，测量数据稳定**。

n 操作简单、使用简单快捷。

技术参数

流量计：

测量种类：流速、液位、温度、流量

测量方式：在线式

测量原理：声学多普勒法，速度面积法

流速量程：0.021m/s～6.00m/s，精度：±1.0%±1cm/s，水位量程：0.03m～10m（可定制100m）

水温量程：-10℃～60℃，精度：±1℃

瞬时流量范围：1L/s～99.99m3/s

累计流量范围：0.1m3～999999m3

工作电压：DC7.2V～24V

功耗（DC12V）：工作模式≤0.8W（电流65mA），待机模式≤≤0.14W（电流20mA）

工作水深：0m～10m

数据更新周期：6s～60s（可调）

防护等级：IP68

耐腐蚀等级：10级

外形尺寸：180*50*29mm

线缆长度：标配10m（可定制长度）

输出信号：Modbus RS485

输出信号内容：点流速、瞬时流量、水位、温度

液体压力要求：自然环境状态下，1个标准大**

**性 MTBF：>25000h

手持仪：

显示：全彩58x45mm液晶显示

测量种类：流速、液位、温度、流量、累计流量

存储：32M

接口：2个，充电口，传感器连接口

通讯：蓝牙

按键：全数字键盘

设置：可选择不同形状渠道

采样间隔：默认1s/次，可设置间隔

站点设置：可设置站点编号

数据查询：支持查询历史数据

内置电池：12V/2200mA可充电电池

续航时间：约24小时

外形尺寸：200×90×33mm

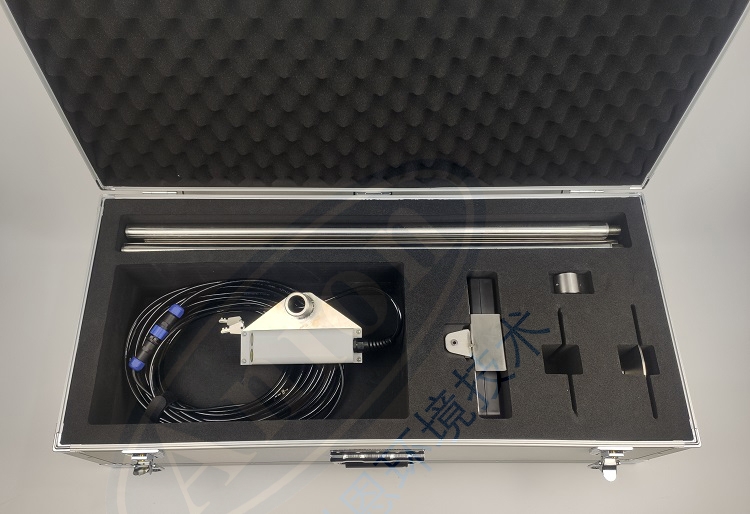

测量支架：不锈钢材质，60cm×5段
