Langer无源近场探头组
品牌：Langer EMV-Technik
型号：RF1
无源RF1近场探头组（30MHz-3GHz）

Sets
RF1 set, 近场探头组（30MHz-3GHz）介绍：
Langer无源近场探头组RF1包含4个无源近场探头，用于在研发阶段测量电子模块上的电场和磁场，频率范围为30MHz到3GHz。利用RF 1探头组的探头，可以实现紧贴电子模块测量，比如贴近单个IC引脚、导线、元器件及其连接点测量，从而定位干扰信号源。通过相应地操作近场探头，能够测量出电子模块上电磁场的方向及其分布。这种近场探头小巧轻便，并具备外皮电流衰减和电屏蔽。
这种近场探头可以接到频谱分析仪或示波器的50Ω输入端。探头内部没有安装50Ω终端电阻。

Langer RF1近场探头组配置:
1x RF-K 7-4, 磁场探头（30MHz-3GHz）
1x RF-U 2.5-2, 磁场探头（30MHz-3GHz）
1x RF-R 3-2, 磁场探头（30MHz-3GHz）
1x RF-E 10, 电场探头（30MHz-3GHz）
1x SMB-BNC 1 m, SMB-BNC 测量电缆
1xCase 4(175 x 140x 35) mm

简短的介绍

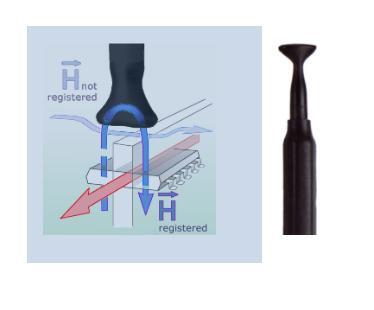

RF-K 7-4型近场探头能够测量反向进入探头的环形磁场线。这类磁场线通常出现于导线、棒形结构、电缆接头和扁平单元的边缘等。该探头的工作方式类似于电流耦合钳。

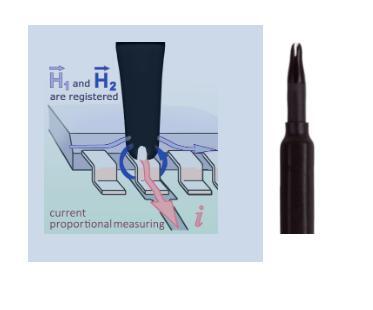

RF-U 2.5-2型磁场探头是一个近场探头，用于检测导线、元件引脚、SMD组件和集成电路引脚中的射频电流。这个探头顶端有一个约0.5mm宽的磁场敏感缺口，测试时将这个缺口放在被测对象上。

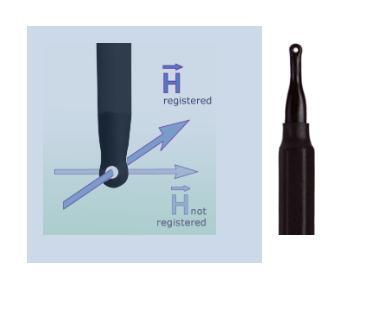

RF-R 3-2型近场探头，分辨率高，用于直接检测电子组装件上的射频磁场，例如引脚区域、集成电路外壳、导线、旁路电容器和电磁兼容性（EMC）元件等的磁场。

RF-E 10型电场探头的电极位于探头下边，约0.2mm宽，可以定位最小的电场源，例如0.1mm宽的导线，高引脚数集成电路的单个引脚。
