产品说明

明纬投入於LED电源供应器领域多年，不论经济型、中或高档次之产品皆在业界得到极高之评价。如经济型之LP家族，即广为市场中入门款灯具所采用。此家族中针对恒流输出型之规划，已有18瓦－60瓦系列产品。为了满足更高瓦数之需求，明纬向上延伸推出150W恒流式电源供应器~LPV-150系列。Class II（无接地端子）及无功因矫正之设计且搭配塑质外壳，使得LPV-150在系统设计之成本规划方面具有高度竞争力。

LPV-150接受180~305VAC交流电压输入，并提供12V~48V等五种LED相关应用最常使用之直流电流输出。因全系列之工作效率可达90%，加上机身内部灌满可提昇散热能力之导热矽胶，使得此系列虽无内建之风扇仍可於自然风冷散热下工作於-25~+65℃之环温。LPV-150之防护能力经第三方测试机构评判为IP67等级，证明此系列之机型可充分地避免灰尘与湿气对於内部电子零件带来之损坏。其他功能包括短路保护、过电压保护、过温度保护等。适合之应用包含装饰照明、建筑照明、洗墙灯等各式恒流之LED照明相关应用。

产品特点

180~305VAC交流电压输入
全封闭塑料外壳,符合IP67防护标准
有短路保护/过载保护/过电压保护
国际安规认证:CE
恒压工作方式
Class II输入,无外壳接地端
100%满载老化测试
采用无铅制程,符合环保RoHS要求
台湾明纬品牌,广州工厂生产
2年质保

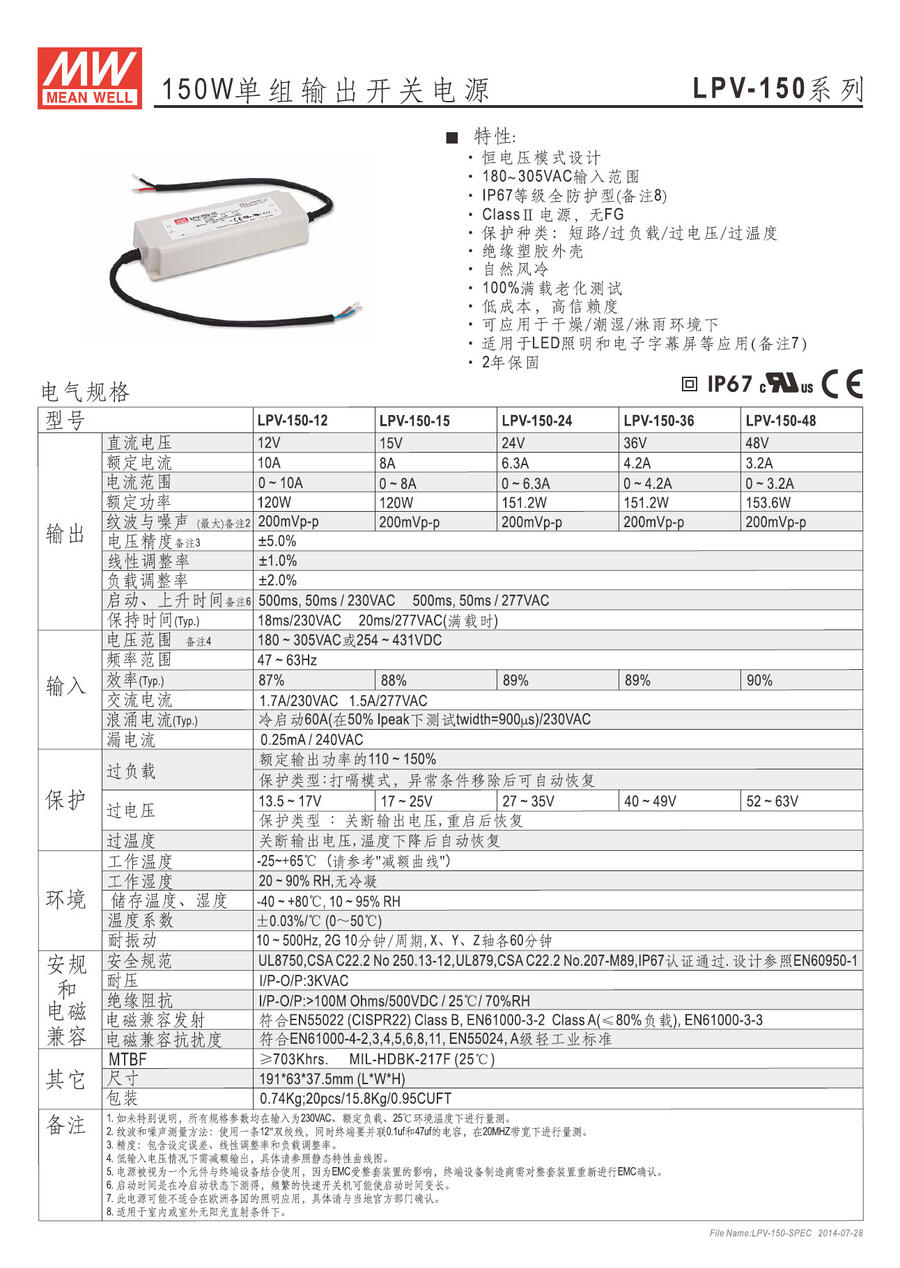

产品参数

直流输出范围 24V,0～6.3A
输出电压精度 ±5%
纹波 200mV
效率 89%
输入电压范围 180~305VAC/254～431VDC
输入浪涌电流 冷启动,60A/230V
漏电流 过载保护 过电流点在110%～150%，自动检测,自动恢复
过电压保护 电压达到13.5～17V时关断输出电压,重启恢复
过热保护 关断输出电压,降温后自动恢复
启动上升保持时间 230VAC满载时500ms,50ms,18ms
绝缘特性 输入端与输出端间:3KVAC
工作温度 -25～+65℃(参见输出降载曲线)
抗震动性 10～500Hz,2G 10分钟/周期,XYZ各轴各60分钟
安规认证 UL8750,CSA 22.2 No.250.13-12,UL879,CSA 22.2 No.207-M89,IP67认证，TUV EN60950-1设计
电磁兼容标准 发射:EN55022(CISPR22) class B 谐波:EN61000-3-2 class A,EN61000-3-3
电磁兼容标准 抗干扰: EN61000-4-2,3,4,5,6,8,11,EN55024,A级轻工业标准
平均无故障时间 ≥70.3万小时,MIL-HDBK-217F(25℃)
接线方式 输入:UL 标准,18AWG×2C(30cm)/ 输出:UL 标准,14AWG×2C(30cm)
机壳号 LPC-150

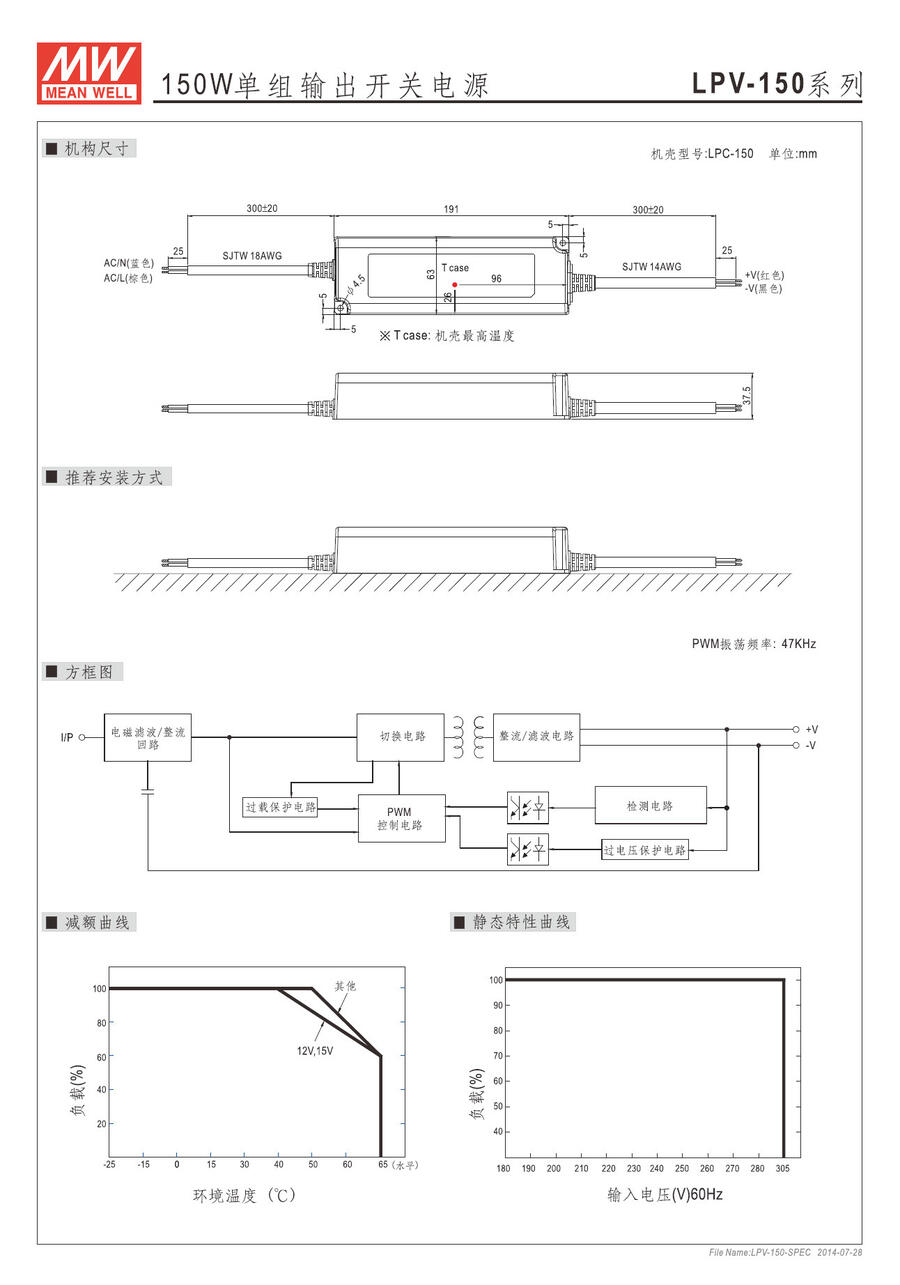

外形尺寸 191×63×37.5mm (长×宽×高)
重量及包装 净重：0.74公斤，毛重：0.79公斤,每箱20台/15.8公斤,0.027立方米
