▌产品简介

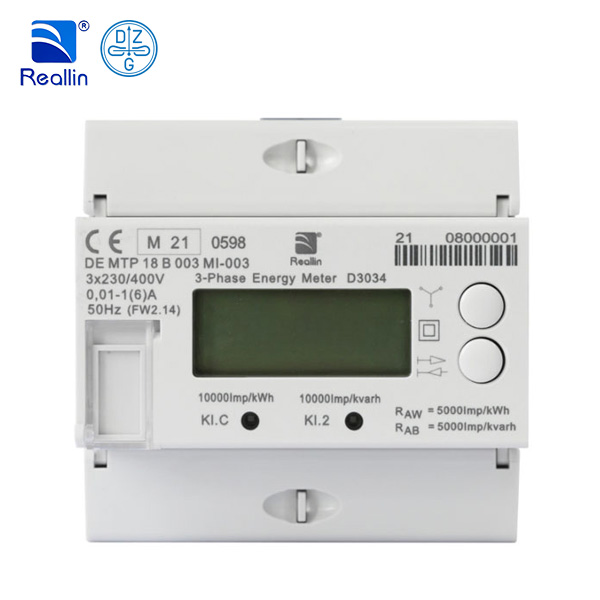

这是一款需要接电流互感器的三相交流CT式电能表，工作电压3x230/400V，电流1（6）A，有功精度等级为0.5S，无功为2.0级。通过CSA、MID认证。

这不是一款普通的三相电能表，还因为它是面向国外市场（德国），它是采用大规模集成电路，使用了高精度的电能计量专用芯片，并应用 数字采样处理技术及 SMT 工艺，根据用户实际用电状况所设计制造的具有现代先进水平的仪表。

▌功能特点

? 内嵌高速高精度的交流电压电流采集模块，采样精度高，电能计量实时精确；

? 计量有功总电量、无功总电量、分相电量及需量、历史能量记录、瞬时值、负荷曲线记录读取，并具有 RS485 通讯、远动脉冲输出等功能；

▌技术指标

?准确度等级：有功 0.5S 级, 无功 2 级

?额定频率： 50Hz

?起动电流： 互感式：有功 0.001In (0.5S 级)

?潜动： 具有防潜动逻辑设计

?外型尺寸： 86mm?87.5mm?62mm

?重量： 约 0.5kg

?电气参数：

正常工作电压：0.9Un～1.1Un  扩展工作电压：0.8Un～1.15Un

每相电压线路功耗：≤ 2W 和10VA  每相电流线路功耗：＜1VA

?气候条件：

正常工作温度：-25℃～+70℃ 极限工作温度：-40℃～+85℃

贮存和运输温度：-45℃～+85℃ 贮存和工作湿度：年平均≤75

▌安装及接线

电能表安装在室内通风干燥的地方，确保安装使用安全、可靠，在有污秽或可能损坏电能表的场所，电能 表应用保护柜保护。

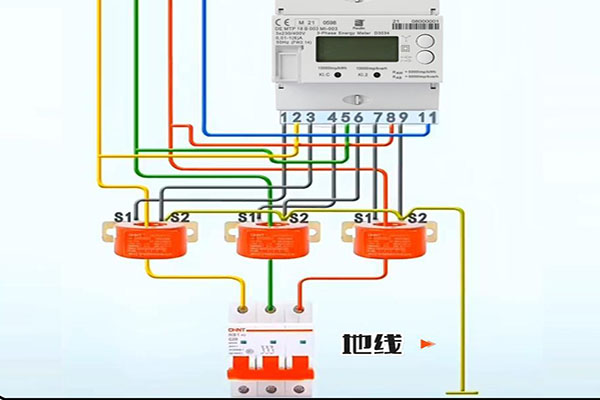

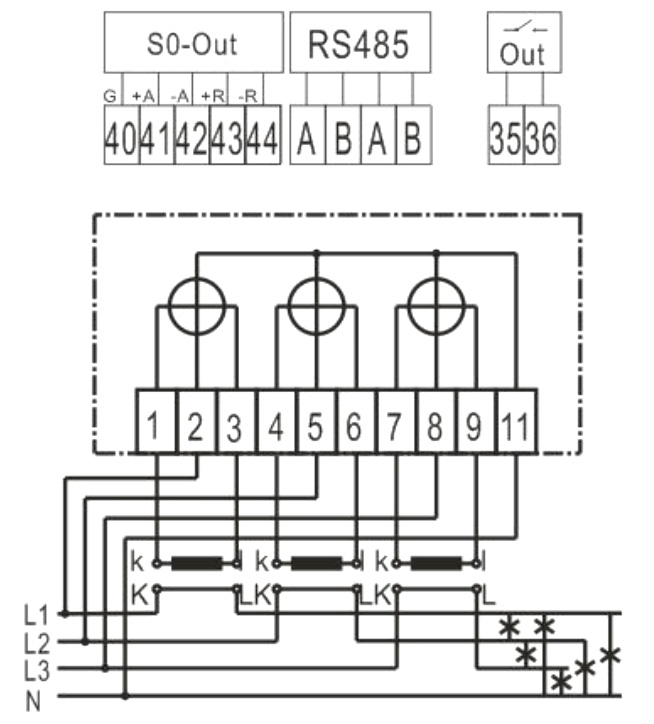

该表为标准式轨道安装，具体接线图如下：
