商品详情
Michall GTA-HG2000 系列在线液体浓度监控仪，是根据光学折射的原理来检测液体的浓度值，光在不同
浓度的液体中产生的折射率不同，传感器将接收到的感光信号先转换为折射率，再经过一定的浓度转换算法计算出
不同液体的浓度值；使用本仪表可以可快速检测出如：清洗液、切削液、乳化液、淬火液、脱模剂、乙二醇、氨水、
DMAC、NMP、DMF、FTFE 乳液、双氧水、车用尿素等各种化工液体的浓度。仪表具有安装方式灵活（可安装于管
道、槽体、反应釜上）、体积小巧、不受测量液体波动影响、长期测量稳定、测量精度高、不需要定期校准等特点，
探头内部的光源寿命可长达10 万小时，可以保证在仪器的整个寿命期都不需要替换或重新校准。另外探头接触液
体部分内置了一个温度检测装置，可以用来检测液体温度和浓度转换时进行温度补尝。同时在测量一些容易黏附、
含油、含固体颗粒物的液体时，我们提供了超声波、毛刷、高压冲洗三种自动清洗组件，配合测量探头一起使用，
可以大大降低人工维护的频率，使监控数据更稳定。如果需要将现场监控的数据可以远传至监控室，还可以定制数
测量范围：
浓度： 0.0-18.0 , 10-32%,
0-100%（Brix、%）选量
程分辨率：
浓度：0.01%（Brix、%）
折射率：1.3330~1.4655（选量程） 折射率：0.0001
温度：0.0 ~ 100.0℃ 温度：0.1℃
重复性误差：
浓度（Brix、%）：±0.2% 液体温度： 0.0 ~ 100.0℃
折射率：±0.0003 测量方式： 将测量探头部分浸没于液体中测量
温度：±0.5℃ 压力范围： 0 ~ 1Mpa
测量时间： 间隔2~5 秒测量一次数据防护等级： 传感器液体测量部位IP67
安装方式： 1.5 寸卡箍快速接头触液材质： 316L 不锈钢
输出信号： RS485 数字量供电电源： DC 24V、1A

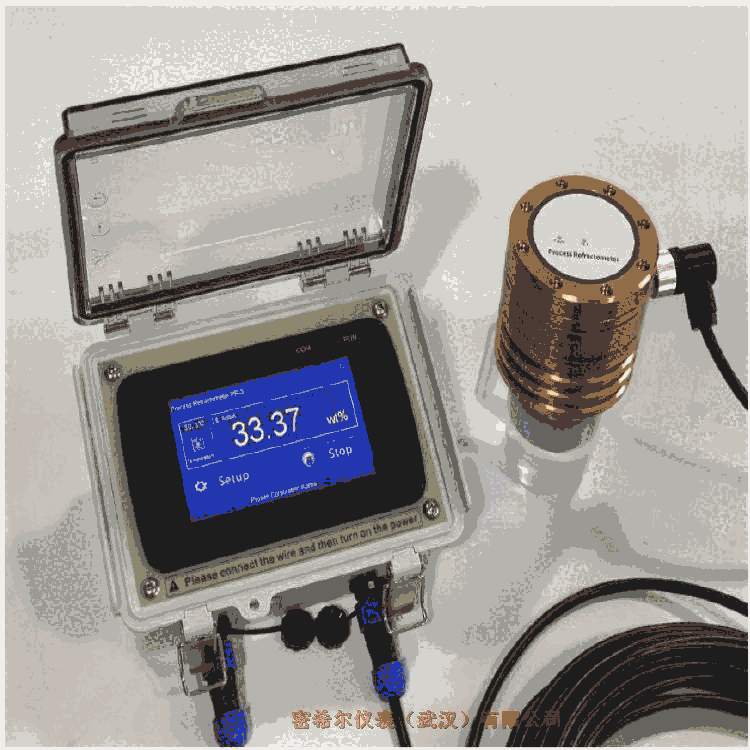

标准配置： 测量探头、显示控制器、四通管道安装组件
三、Modbus RTU 通讯协议（注：本协议仅为显示控制器对外输出用）：
A、默认的通讯参数：9600、8、None、1，地址为：1（十进制），可以通过【通讯参数】参数项自行修改
B、寄存器说明：
寄存器名称寄存器地址长度（字） 类据类型读/写说明
折射率： 0001 0001 uint（16 位无符号整型） 只读单位：nd
浓度： 0002 0001 uint（16 位无符号整型） 只读单位：%、Brix
温度： 0003 0001 uint（16 位无符号整型） 只读单位：℃
运行状态码： 0004 0001 uint（16 位无符号整型） 只读
0.代表正在测试
1.代表停止测试
C、读数例程（支持03、04 功能码）：
主机发送：01 03 00 02 00 02 65 CB （同时请求浓度、温度）
数据返回：01 03 04 00 19 01 0E 6B 95，其中：从00 19 01 0E 四个字节解析出整数为25、270，各数除以10，即
得到实际的浓度、温度值2.5%、27.0℃
以上数据可以通过ModScan 软件（如果用户没有该软件，请网上自行下载）测试，如下图的测试数据，返回4 个寄
存器的结果分别为：13360、25、270、0；设备运行状态码为：0。返回的数据均为16 位无符号整型，请根据每种
数据的类型，除以对应的倍率。
浓度的液体中产生的折射率不同，传感器将接收到的感光信号先转换为折射率，再经过一定的浓度转换算法计算出
不同液体的浓度值；使用本仪表可以可快速检测出如：清洗液、切削液、乳化液、淬火液、脱模剂、乙二醇、氨水、
DMAC、NMP、DMF、FTFE 乳液、双氧水、车用尿素等各种化工液体的浓度。仪表具有安装方式灵活（可安装于管
道、槽体、反应釜上）、体积小巧、不受测量液体波动影响、长期测量稳定、测量精度高、不需要定期校准等特点，
探头内部的光源寿命可长达10 万小时，可以保证在仪器的整个寿命期都不需要替换或重新校准。另外探头接触液
体部分内置了一个温度检测装置，可以用来检测液体温度和浓度转换时进行温度补尝。同时在测量一些容易黏附、
含油、含固体颗粒物的液体时，我们提供了超声波、毛刷、高压冲洗三种自动清洗组件，配合测量探头一起使用，
可以大大降低人工维护的频率，使监控数据更稳定。如果需要将现场监控的数据可以远传至监控室，还可以定制数
据上传、接收软件系统。
测量范围：
浓度： 0.0-18.0 , 10-32%,
0-100%（Brix、%）选量
程分辨率：
浓度：0.01%（Brix、%）
折射率：1.3330~1.4655（选量程） 折射率：0.0001
温度：0.0 ~ 100.0℃ 温度：0.1℃
重复性误差：
浓度（Brix、%）：±0.2% 液体温度： 0.0 ~ 100.0℃
折射率：±0.0003 测量方式： 将测量探头部分浸没于液体中测量
温度：±0.5℃ 压力范围： 0 ~ 1Mpa
测量时间： 间隔2~5 秒测量一次数据防护等级： 传感器液体测量部位IP67
安装方式： 1.5 寸卡箍快速接头触液材质： 316L 不锈钢
输出信号： RS485 数字量供电电源： DC 24V、1A
标准配置： 测量探头、显示控制器、四通管道安装组件
三、Modbus RTU 通讯协议（注：本协议仅为显示控制器对外输出用）：
A、默认的通讯参数：9600、8、None、1，地址为：1（十进制），可以通过【通讯参数】参数项自行修改
B、寄存器说明：
寄存器名称寄存器地址长度（字） 类据类型读/写说明
折射率： 0001 0001 uint（16 位无符号整型） 只读单位：nd
浓度： 0002 0001 uint（16 位无符号整型） 只读单位：%、Brix
温度： 0003 0001 uint（16 位无符号整型） 只读单位：℃
运行状态码： 0004 0001 uint（16 位无符号整型） 只读
0.代表正在测试
1.代表停止测试
C、读数例程（支持03、04 功能码）：
主机发送：01 03 00 02 00 02 65 CB （同时请求浓度、温度）
数据返回：01 03 04 00 19 01 0E 6B 95，其中：从00 19 01 0E 四个字节解析出整数为25、270，各数除以10，即
得到实际的浓度、温度值2.5%、27.0℃
以上数据可以通过ModScan 软件（如果用户没有该软件，请网上自行下载）测试，如下图的测试数据，返回4 个寄
存器的结果分别为：13360、25、270、0；设备运行状态码为：0。返回的数据均为16 位无符号整型，请根据每种
数据的类型，除以对应的倍率。
